RBM技术专题课程2.0
一 RBM背景
1 RBM 简介
RBM（Remote Backup Management，远端备份管理）提供了一种设备之间备份关键配置信息和业务表项的解决方案。可以实现网络中主设备发 生故障时，备设备能够平滑地接替主设备工作，保证用户业务数据的不间断 传输，从而实现双机热备。目前安全只支持在两台设备进行双机热备。（HA技术）
2 RBM 与 IRF

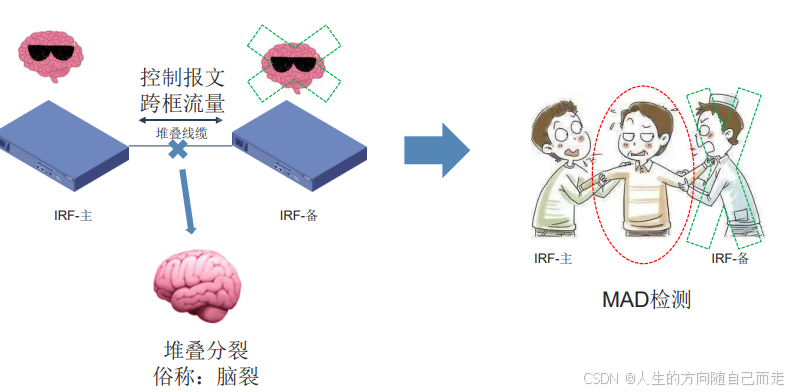

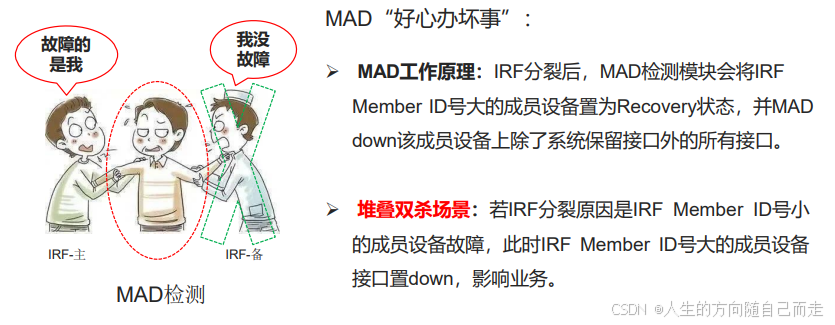

MAD工作原理：IRF分裂后，MAD检测模块会将IRF Member ID号大的成员设备置为Recovery状态，并MAD down该成员设备上除了系统保留接口外的所有接口。
堆叠双杀场景：若IRF分裂原因是IRF Member ID号小 的成员设备故障，此时IRF Member ID号大的成员设备 接口置down，影响业务
3 IRF的缺势
- 配置复杂性：在IRF模式下，设备的配置需要特别注意。例如，每个机框上至少需要配置两块支持IRF物理端口的业务板，并建议在不同业务板上建立至少两条IRF链路。此外，还需要确保成员设备间至少有一条IRF链路正常通信，以避免IRF分裂。
- 链路状态管理：IRF链路的状态管理较为复杂。当IRF链路状态从up变为down时，系统不会立即报告链路状态变化，而是经过一定时间间隔后才进行报告。这可能导致在短时间内频繁的IRF分裂/合并。
- 故障处理：当成员设备或IRF链路出现故障时，系统需要广播“成员设备离开”的信息，并根据本地维护的IRF拓扑信息表进行角色选举或更新拓扑。这一过程可能会导致系统的暂时不可用。
- MAD机制限制：虽然MAD（Multi-Active Detection）机制可以检测并处理多个相同IP地址等三层配置的IRF，但其检测和冲突处理功能可能在某些情况下无法完全避免IRF分裂对业务的影响。
- 物理端口绑定问题：在将物理端口与IRF端口绑定时，可能会遇到需要先将端口shutdown的问题，这增加了配置的复杂性和操作难度
4 IRF的优势
- 简化管理：IRF技术通过将多台设备虚拟化为一台逻辑设备，用户可以通过任意成员设备的任意端口登录IRF系统，对所有成员设备进行统一管理，无需分别连接和配置每台设备。
- 高可靠性：IRF系统由多台成员设备组成，主设备负责运行、管理和维护，而从设备则作为备份同时处理业务。一旦主设备出现故障，系统会迅速自动选举新的主设备，以保证业务不中断，实现1:N备份。
- 跨设备链路聚合：IRF支持跨成员设备的链路聚合，不同成员设备上的物理链路可以聚合成逻辑链路，实现互为备份或负载分担，从而提高网络的可靠性和性能。
- 强大的网络扩展能力：IRF可以通过增加成员设备来轻松扩展端口数和带宽，各成员设备独立处理协议报文和转发，增强了整体处理能力。
- 高性能：IRF技术能够显著提升网络带宽和吞吐量，并且在网络故障后具有更快的收敛时间，从而提高应用程序性能和灾难恢复能力。
- 成本效益：IRF通过使用多台低端设备来创建虚拟设备，相比使用单个高端设备，可以降低总体成本，同时提供更高的端口密度和带宽。
- 易于维护和升级：IRF支持热插拔功能，新增设备加入或离开IRF架构时不会影响其他设备的正常运行，且主交换机可以离线升级而不会中断整个虚拟织物。

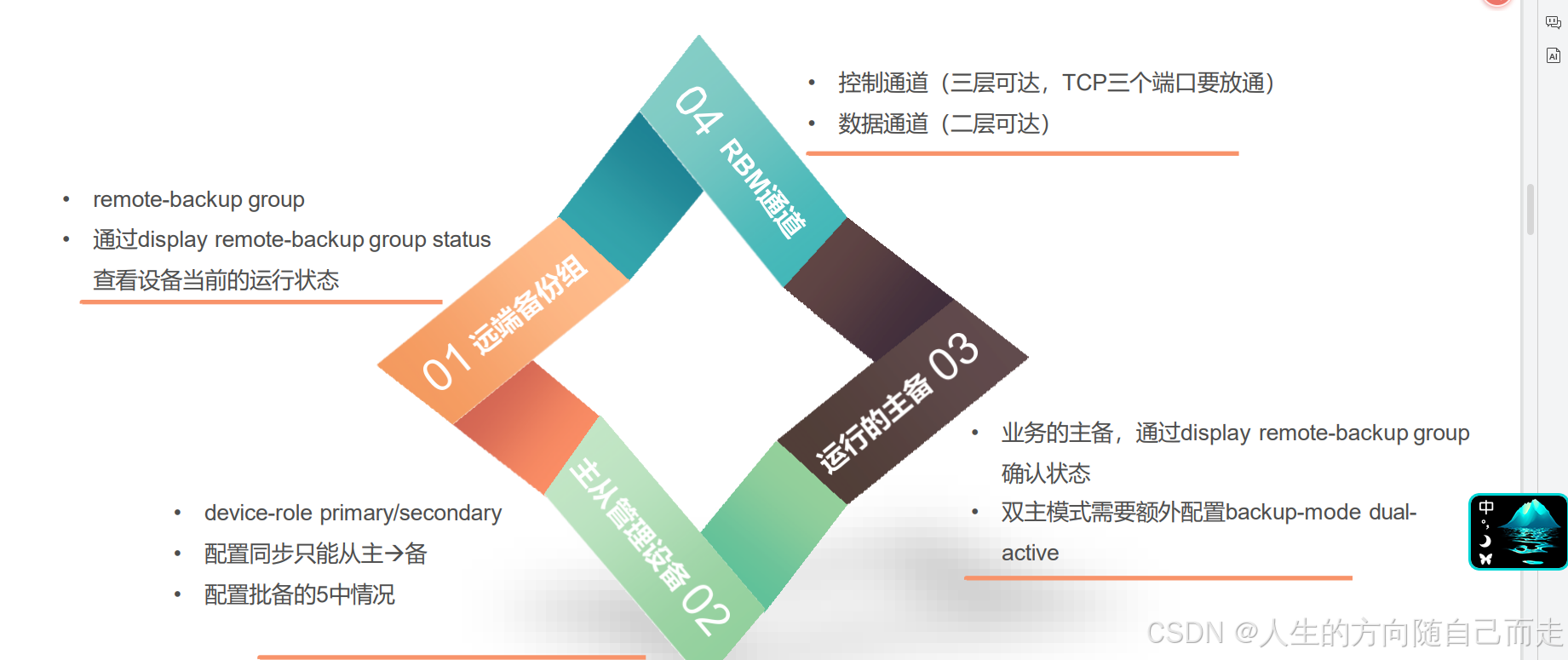

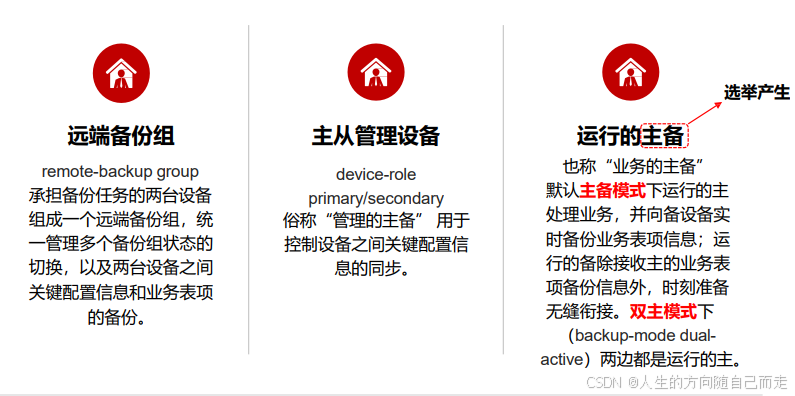

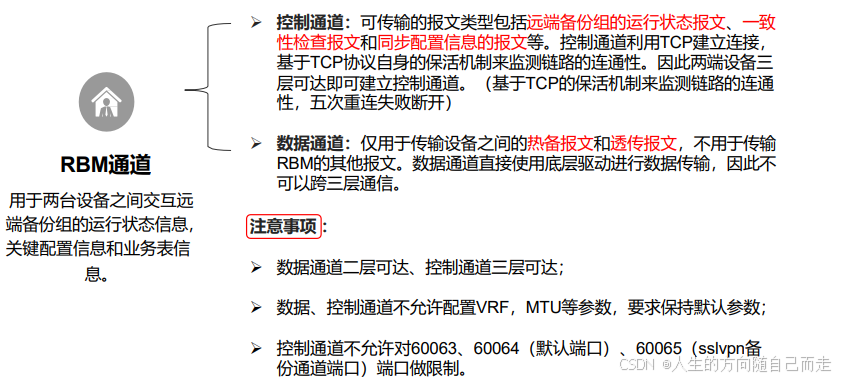

二 RBM 工作原理RBM

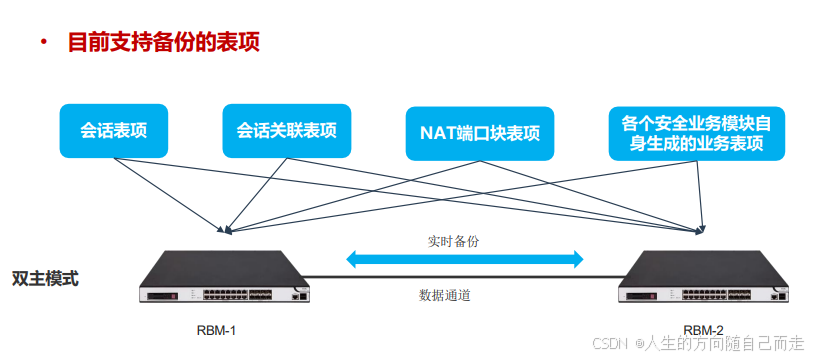

2.1 业务表项备份-走数据通道
2.2 配置备份功能简介
保证RBM双机之间配置同步，避免了主备设备切换时因备设备上缺失对应的配置 信息而造成的业务中断问题。 要点：
➢ HA正常时的同步方向：配置信息只能从“主管理设备”同步到“从管理设备”，因此开局后 不建议在从管理设备上进行配置
➢ 实时备份：主管理设备上新增、删除或修改的配置信息将实时备份到从管理设备，保证这些变 化的配置信息在主从管理设备上的一致
➢ 批量备份：主管理设备上的关键配置信息全部备份到从管理设备，从管理设备上会删除与主管 理设备上不一致的配置，保证关键配置信息在主从管理设备上的完全一致

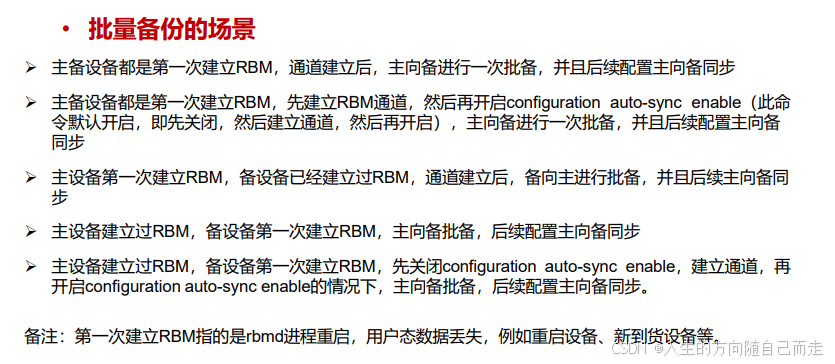

2.3 配置备份批量备份场景
➢ 主备设备都是第一次建立RBM，通道建立后，主向备进行一次批备，并且后续配置主向备同步
➢ 主备设备都是第一次建立RBM，先建立RBM通道，然后再开启configuration auto-sync enable（此命 令默认开启，即先关闭，然后建立通道，然后再开启），主向备进行一次批备，并且后续配置主向备 同步
➢ 主设备第一次建立RBM，备设备已经建立过RBM，通道建立后，备向主进行批备，并且后续主向备同 步
➢ 主设备建立过RBM，备设备第一次建立RBM，主向备批备，后续配置主向备同步
➢ 主设备建立过RBM，备设备第一次建立RBM，先关闭configuration auto-sync enable，建立通道，再 开启configuration auto-sync enable的情况下，主向备批备，后续配置主向备同步。
备注：第一次建立RBM指的是rbmd进程重启，用户态数据丢失，例如重启设备、新到货设备等。

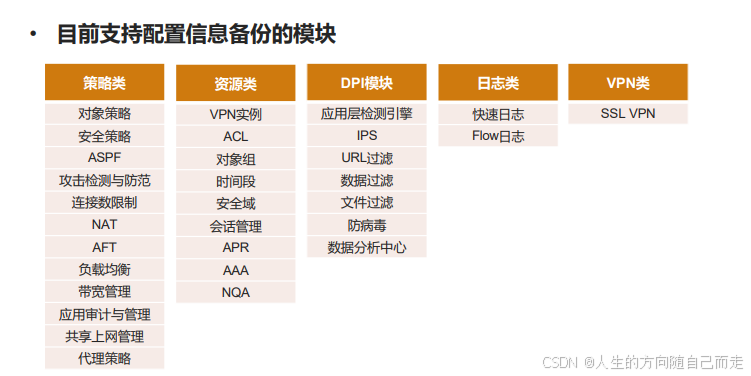

2.4 目前支持配置信息备份的模块

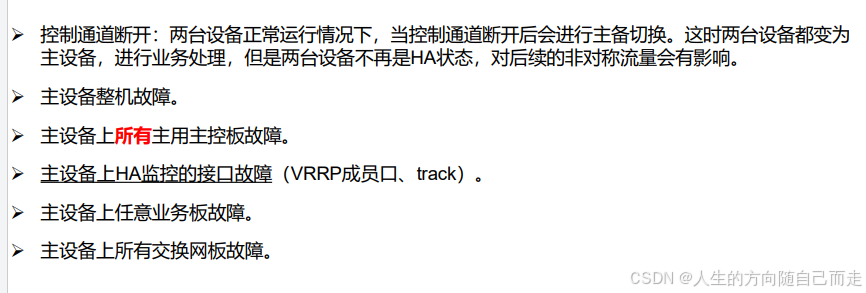

2.5 触发RBM业务主备角色改变的情况
三 RBM典型组网架构

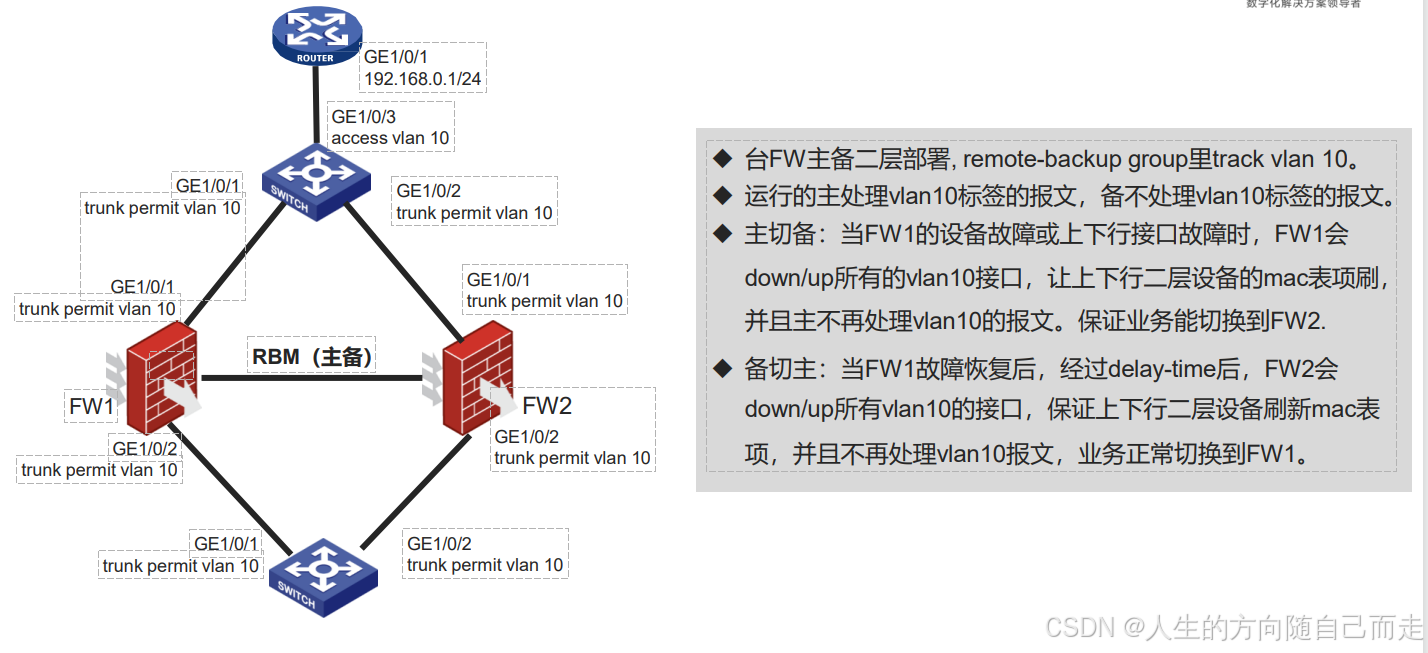

3.1 RBM工作在二层
◆台FW主备二层部署, remote-backup group里track vlan 10。
◆运行的主处理vlan10标签的报文，备不处理vlan10标签的报文。◆主切备：当FW1的设备故障或上下行接口故障时，FW1会
down/up所有的vlan10接口，让上下行二层设备的mac表项刷，
并且主不再处理vlan10的报文。保证业务能切换到FW2.
◆备切主：当FW1故障恢复后，经过delay-time后，FW2会
down/up所有vlan10的接口，保证上下行二层设备刷新mac表项，并且不再处理vlan10报文，业务正常切换到FW1。
3.2 RBM工作在三层
◆假设业务：7.1.1.1 →ping→ 8.1.1.1
◆RT1静态路由：
ip route-static 0.0.0.0 0 1.1.1.2 preference 70
ip route-static 0.0.0.0 0 2.1.1.2 preference 80
◆RT2静态路由：
ip route-static 0.0.0.0 0 3.1.1.2 preference 70
ip route-static 0.0.0.0 0 4.1.1.2 preference 80
◆ remote-backup group配置：
track interface GigabitEthernet1/0/1
track interface GigabitEthernet1/0/2
◆切换机制：FW1→FW2，FW1上的GE1/0/1和 GE1/0/2口down，此时RT1和RT2优先级较小的路由生效，实现流量的切换
◆回切机制： FW2→FW1，倒计时结束后，FW1 的业务口恢复UP，优先级较高的路由恢复，实现流量回切
3.3 RBM 应用场景

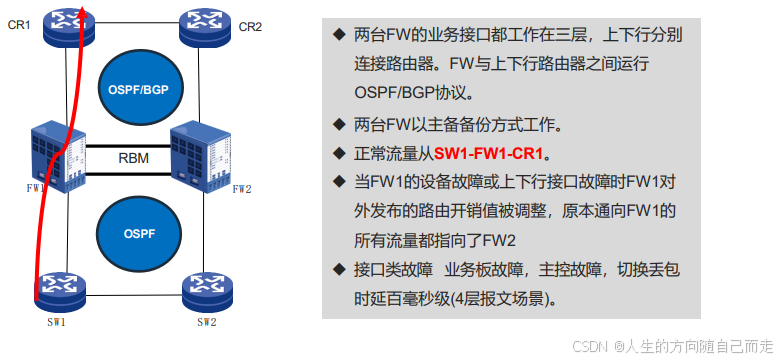

3.3.1 场景1：主备组网，防火墙三层，上下行连接路由器组网

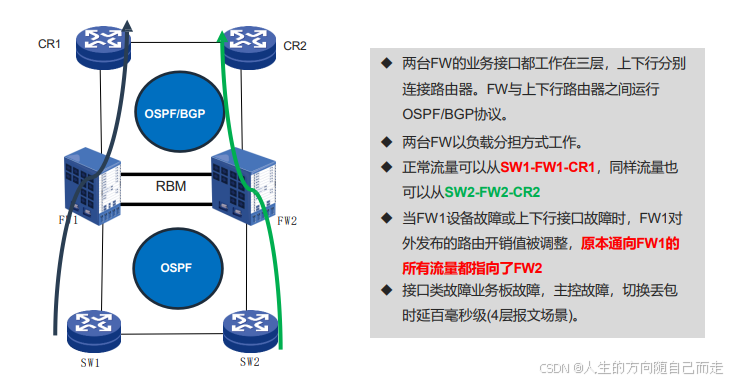

3.3.2 场景2：双主组网，防火墙三层，上下行连接路由器组网

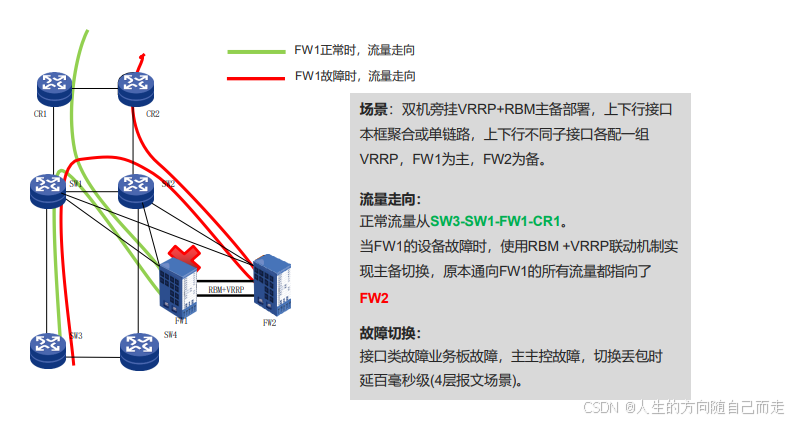

3.3.3 场景3：防火墙旁挂部署，VRRP主备组网

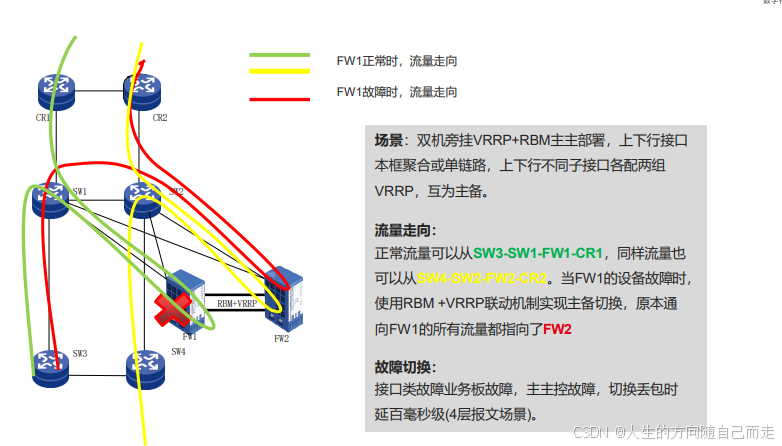

3.3.4 场景4：防火墙旁挂部署，VRRP双主组网

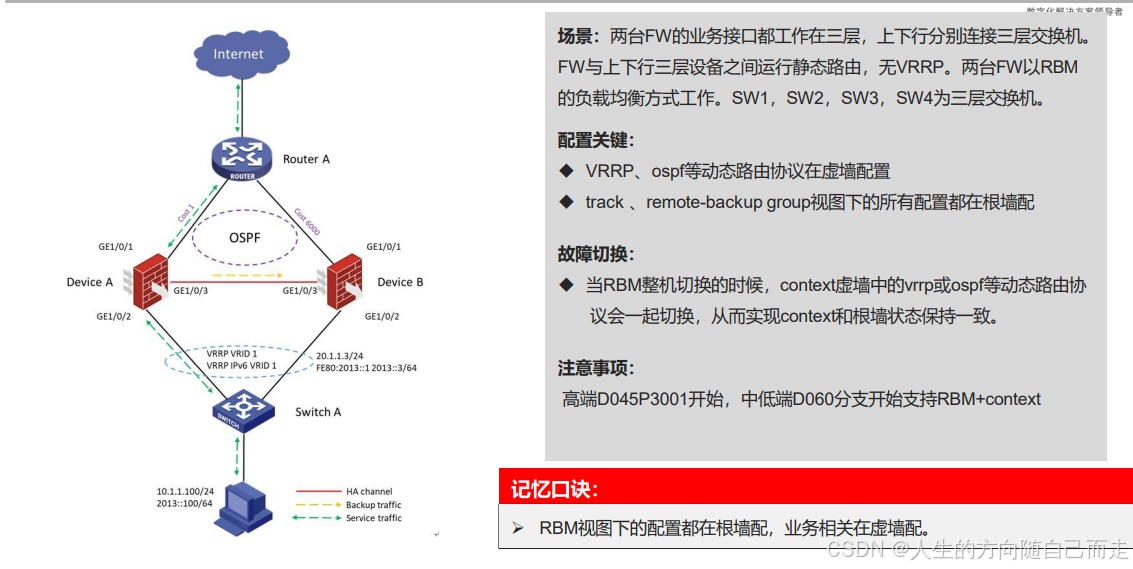

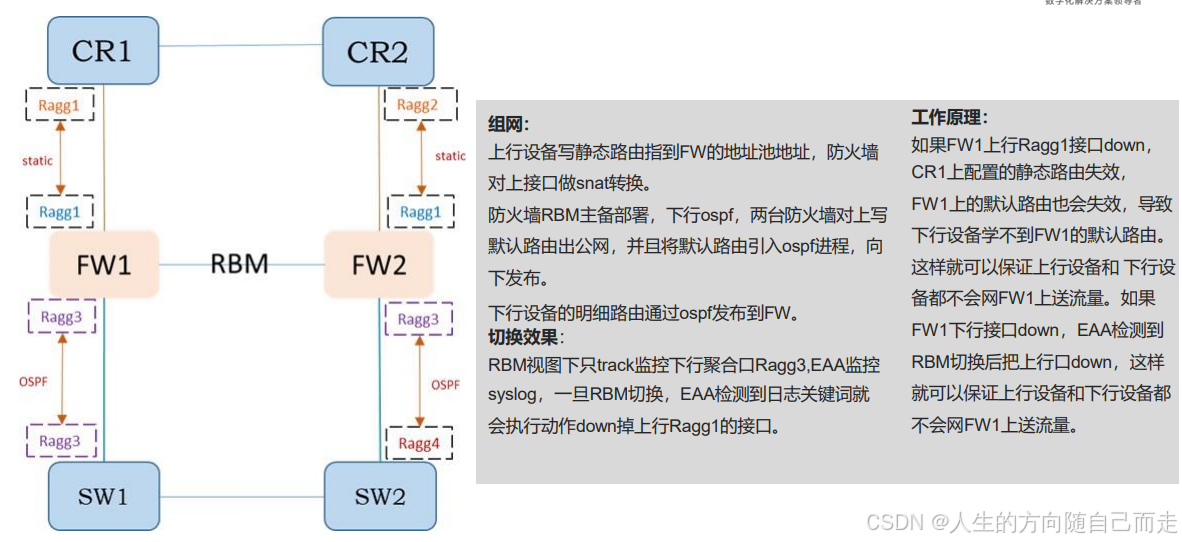

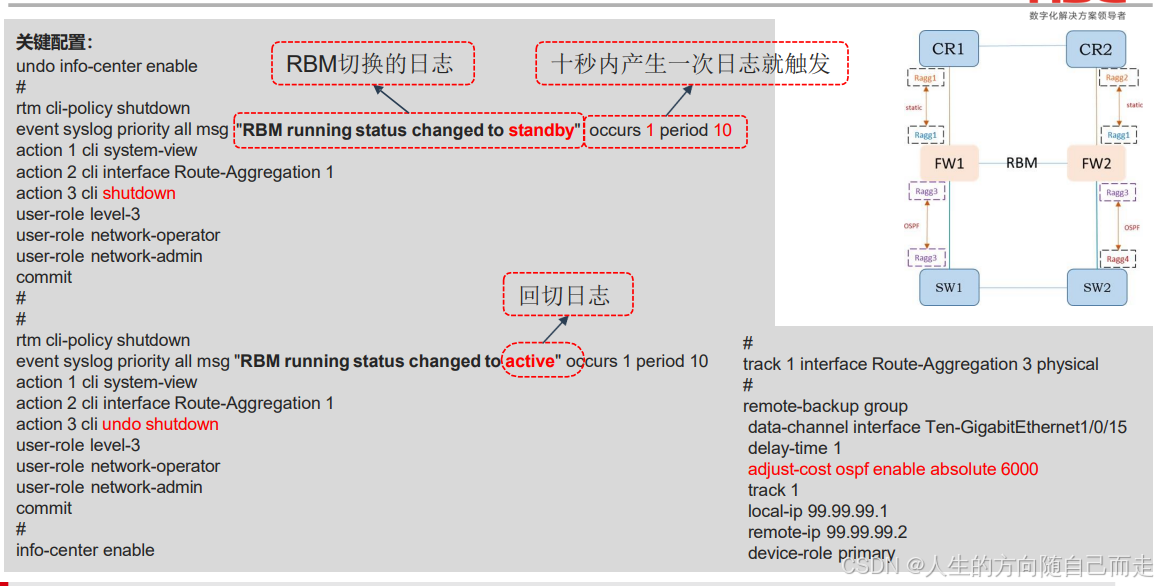

3.3.5 5：场景5: EAA联动，上行静态，下行ospf
四 RBM特性相关命令介绍

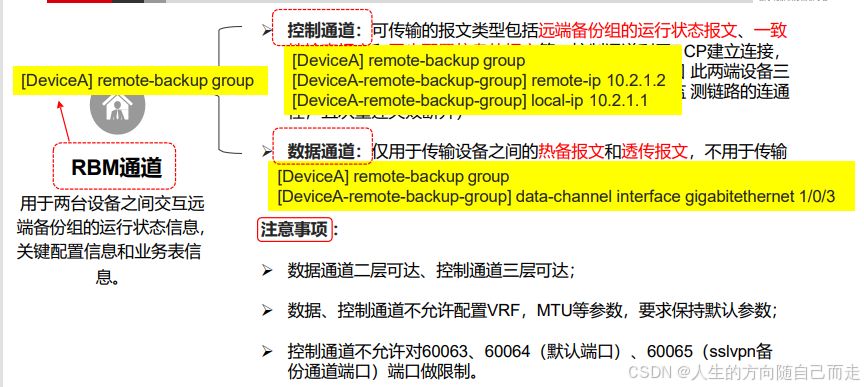

1本端控制通道IP地址：local-ip x.x.x.x
配置用于建立控制通道的本端IP地址，Server端将使用此Local IP提供TCP监听服务
2 对端控制通道IP地址： remote-ip x.x.x.x port x
配置用于建立控制通道的对端IP地址
3对端控制通道端口号
配置用于建立控制通道的对端端口号，在主备设备上配置的对端端口号必须一致，缺省为60064
4运行角色: device-role primary/secondary
RBM双机热备中的设备分为主 从两种管理角色，用于控制设备之间关键配置信息的同步。配置信 息只能从“主管理设备”同步到“从管理设备”，并覆盖从管理设备上的相关配置信息
#运行模式：backup-mode dual-active
RBM双机热备的运行模式包括如下两种：
主备模式：正常情况下仅由主设备处理业务，备设备处于空闲状态，实时待命
双主模式：两台设备同时处理业务，充分利用设备资源，提高系统负载能力，此模式通过“互为 主备”方法实现。 缺省为主备模式，双主模式需要配置backup-mode dual-active。
5数据通道：data-channel interface
主/备设备使用此功能配置的接口建立RBM双机热备的数据通道，此数据通道仅用于传输设备之 间的热备报文和透传报文，不用于传输主/备设备之间的其他报文。
6业务表项热备： hot-backup enable
开启此功能后，主设备会将其生成的业务表项实时同步到备设备，当主设备发生故障时备设备可 以能平滑地接替主设备的工作，保证业务不中断。 缺省为打开状态。 RBM特性命令-2 www.h3c.comConfidential 秘
7 自动同步配置信息： configuration auto-sync enable
开启此功能前，主管理设备上已经配置的命令，将会在开启此功能后进行一次批备，之后新增的命 令将实时备份到从管理设备。 配置信息很多时批备时间会很长，可能需要一到两个小时。因此在初始规划网络配置时，建议先开 启此功能，以减少后面配置信息进行批备的时间。缺省为开启状态。
8 配置信息一致性检查：configuration sync-check interval
此功能用于检测双机热备状态下的两台设备的配置信息是否一致，用于防止发生两台设备配置信息 不一致，导致主备切换后业务不通的情况。当配置信息不一致时，会发送日志信息，以提示管理员 进行配置信息的手动同步。 缺省检查周期为24小时。

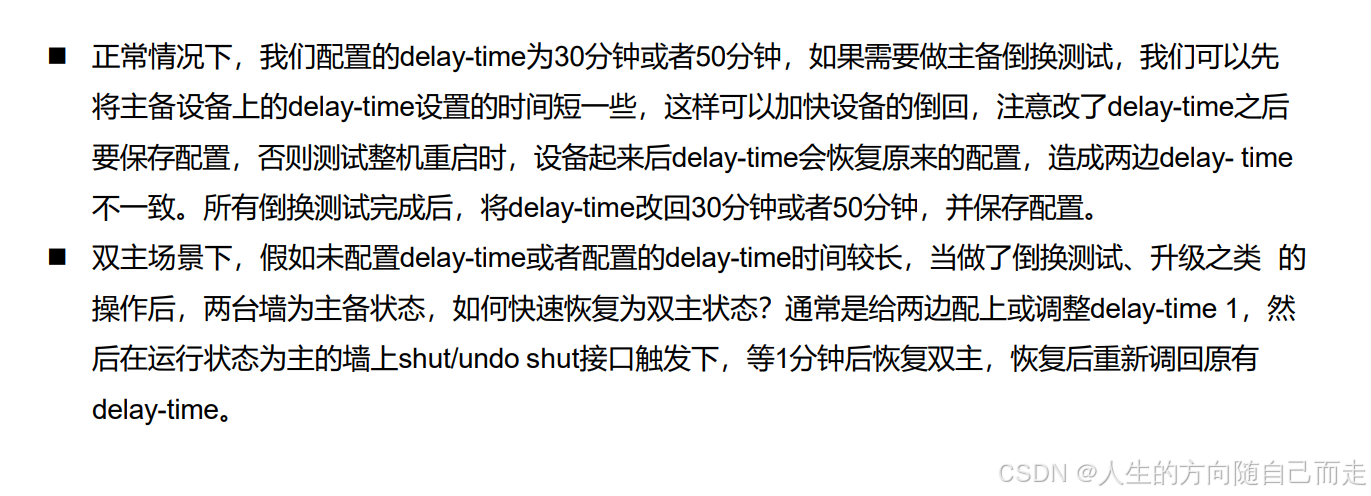

9流量回切延迟时间：delay-time
RBM双机热备组网中的主设备发生故障后，流量自动切换到对端设备。当原来的主设备恢复为主后， 流量会进行回切。由于业务表项在主/备设备之间进行备份需要一定的时间，为了保证业务能够平滑切 换，所以需要延迟流量的回切。如果不配置表示永不回切，如果要回切只能手工回切。
10联动动态路由：adjust-cost enable bgp|isis|ospf|ospfv3 increment|absolute
目前支持联动ospfv2、ospfv3、bgp和isis。主备模式下，备设备发布的动态路由cost值 会做相应增加；双主模式下，正常运行时两台设备发布的路由都不加cost值，主备设备 都处理业务流量且相互备份，当一台设备故障时，故障设备发布的路由cost值会做相应 增加，所有流量在未故障的设备中处理。

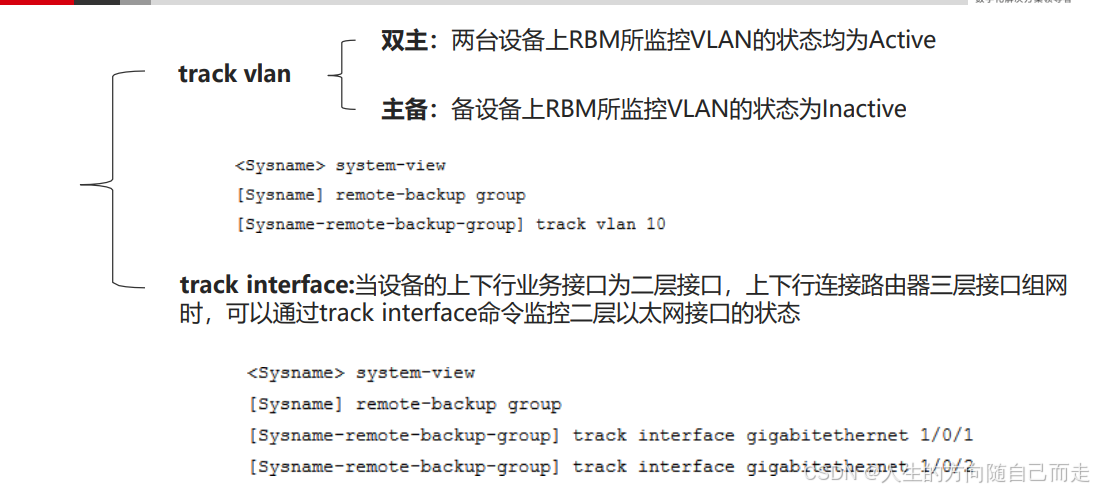

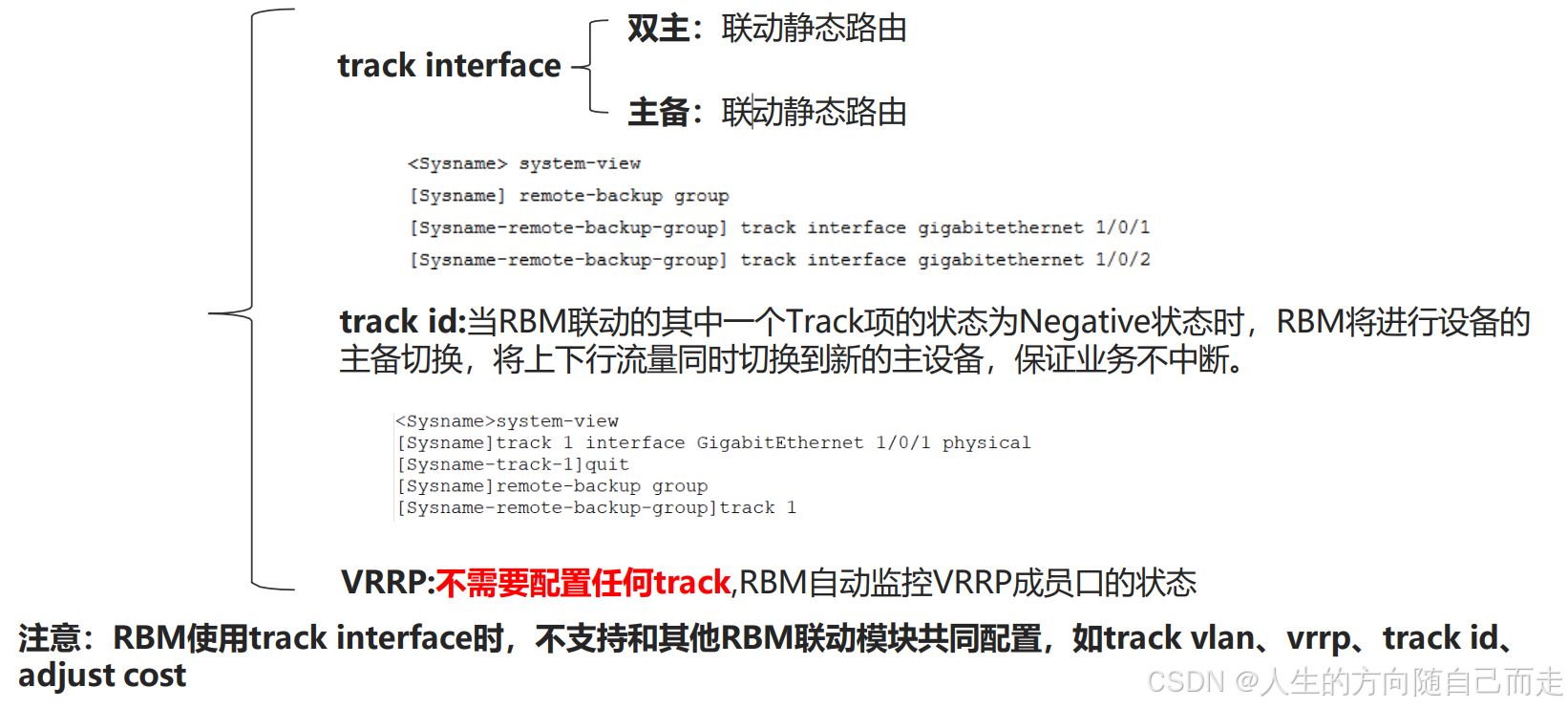

11联动Track项
Track是全局配置，可以RBM视图下只配置相关的track项，当track项状态发生变化时， 会触发RBM备份组进行重新主备选举。 由于RBM模块本身已经在检测业务板状态，因此建议只配置track接口项。
12 VRRP备份组配置：vrrp vrid x virtual-ip x.x.x.x+掩码长度 +active|standby
在接口下创建vrrp备份组并添加虚地址，指定接口属于active或standby组
RBM主备模式，每个接口下添加一个VRRP备份组。
RBM双主模式，每个接口下添加两个VRRP备份组。
13 nat端口块分配：nat remote-backup port-alloc primary|secondary
双主模式下，两台设备共用同一个nat资源池，为避免端口块分配冲突，在配置主设备 上配置nat remote-backup port-alloc primary，配置备设备会自动下发nat remotebackup port-alloc secondary，配置主使用端口块前半段，配置备使用端口块后半段。 主备模式下，无需配置此命令。
注意，需要同时配置nat port-block synchronization enable，两条命令同时存在
14配置SNAT地址池绑定VRRP备份组：vrrp vrid x
当VRRP的虚拟IP地址与NAT地址组/NAT端口块组中公网地址成员处于同一网段时，设 备无法判断是否需要对NAT地址组/NAT端口块组中公网地址成员的ARP请求进行响应。 如果两台设备都回应ARP响应报文，则无法保证响应报文中MAC地址的正确性，也无法 保证与HA相连的三层设备上ARP表项的正确性。为了避免上述情况的发生，需要将 Master设备发送的ARP报文中携带的MAC地址改为VRRP备份组的虚拟MAC地址。当 Master设备收到ARP请求时，回应的ARP响应报文中携带的MAC地址为此VRRP备份 组 的虚拟MAC地址。
#
nat address-group 1
address 1.0.0.1 1.0.0.100
vrrp vrid 7
如果地址池地址与VRRP虚拟IP不同网段，则不需要为地址池绑定VRRP备份组

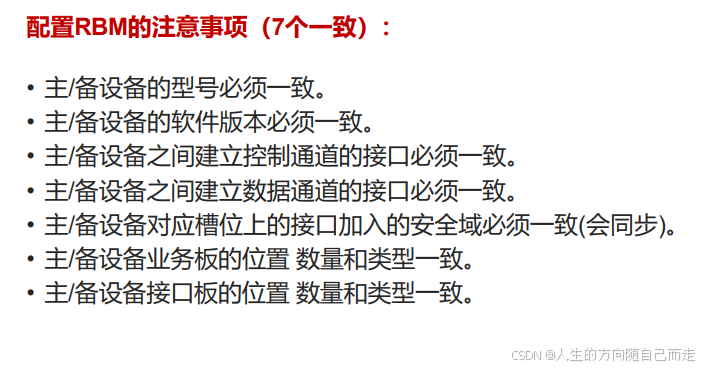

15 RBM通道相关接口的配置保持配置
1. 接口下的MTU建议保持缺省（1500）
2. 控制通道地址建议配置为ipv4地址
3. 非必要不建议直接使用RBM控制通道地址直接跨框跳转登录（如ssh、telnet等）

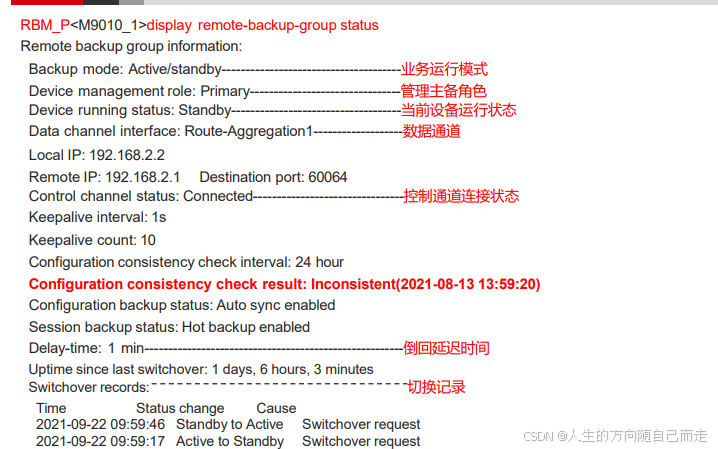

16 RBM维护

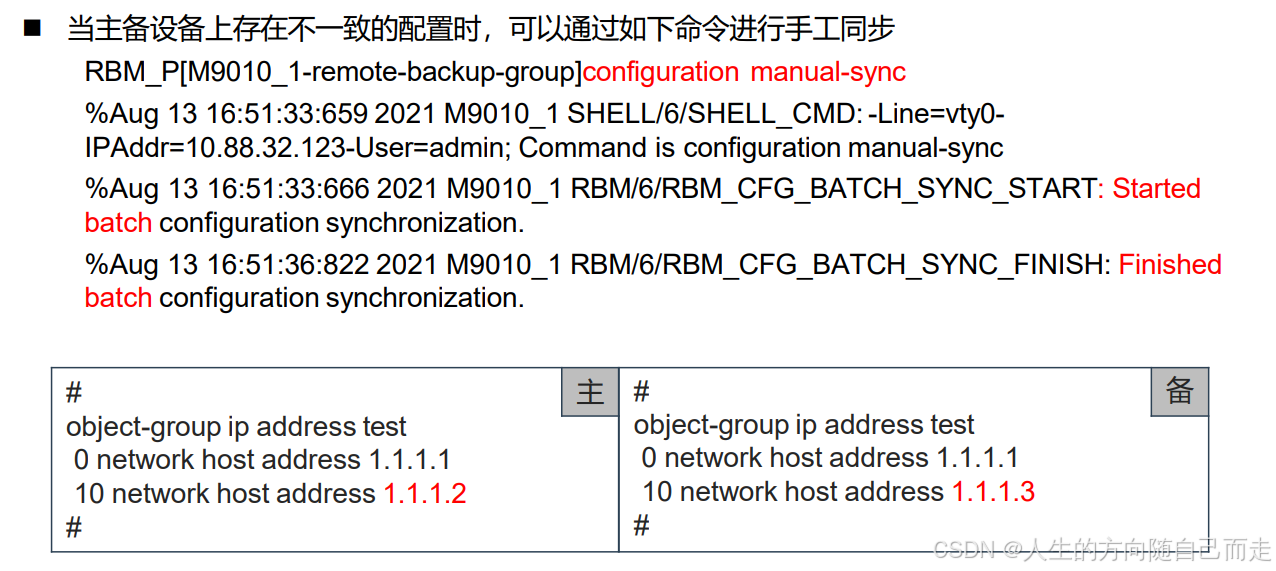

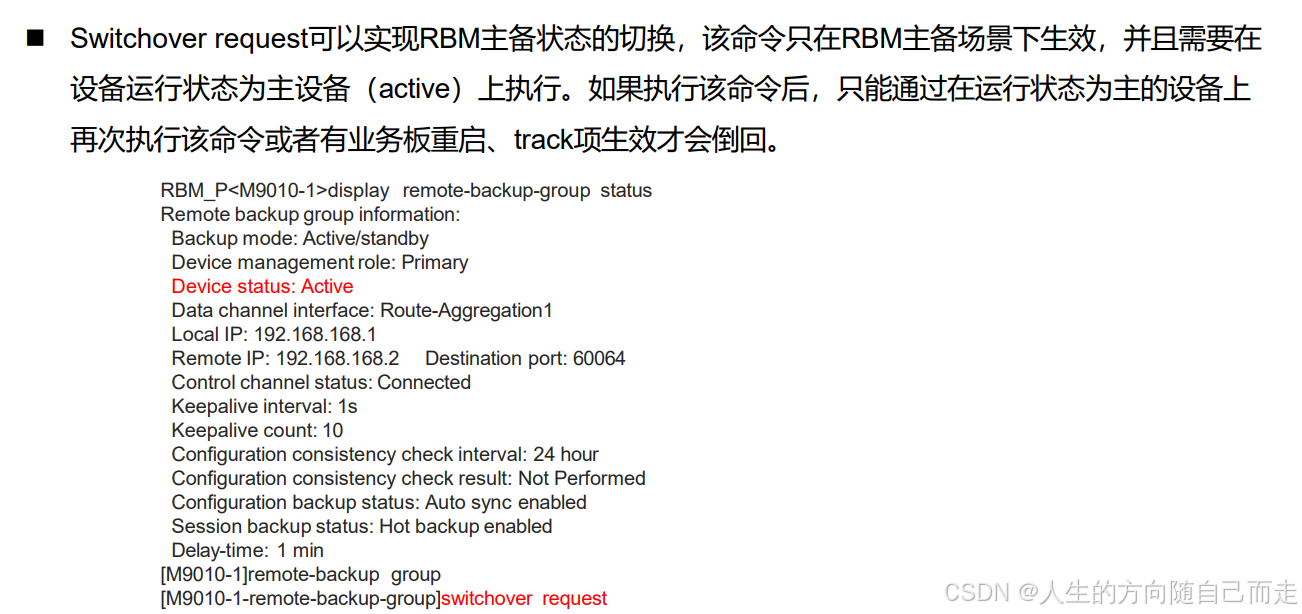

维护1
维护2
维护3
维护4
维护5
维护6
维护7

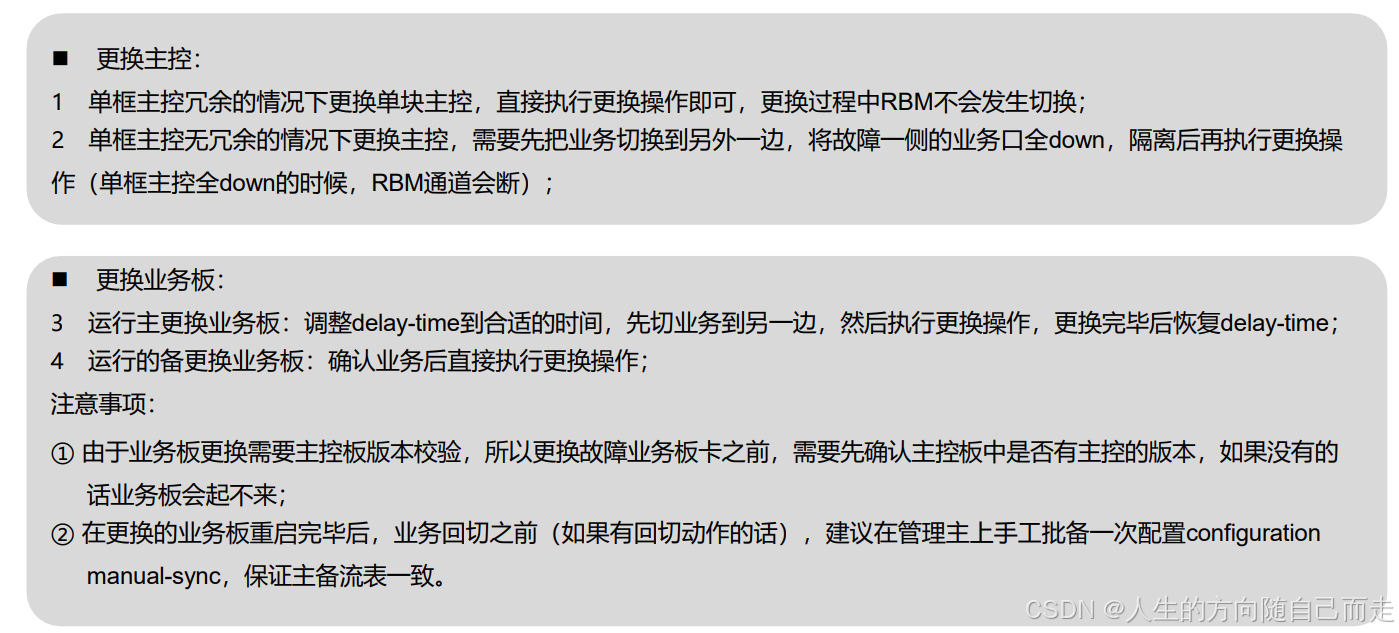

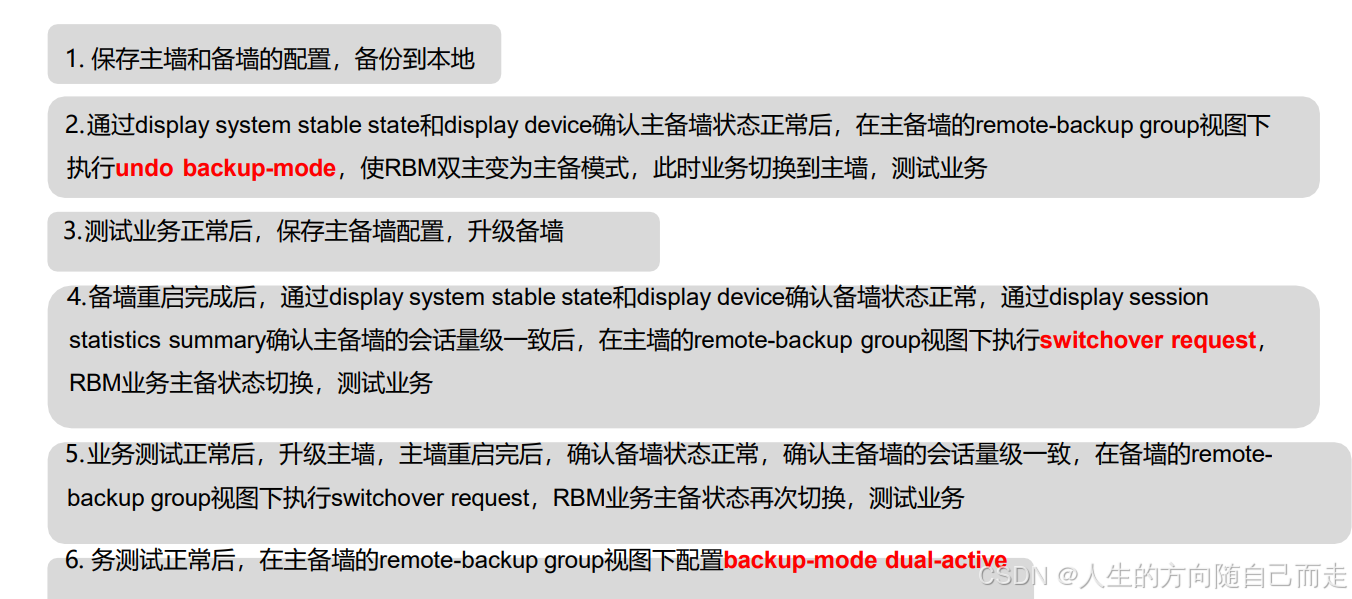

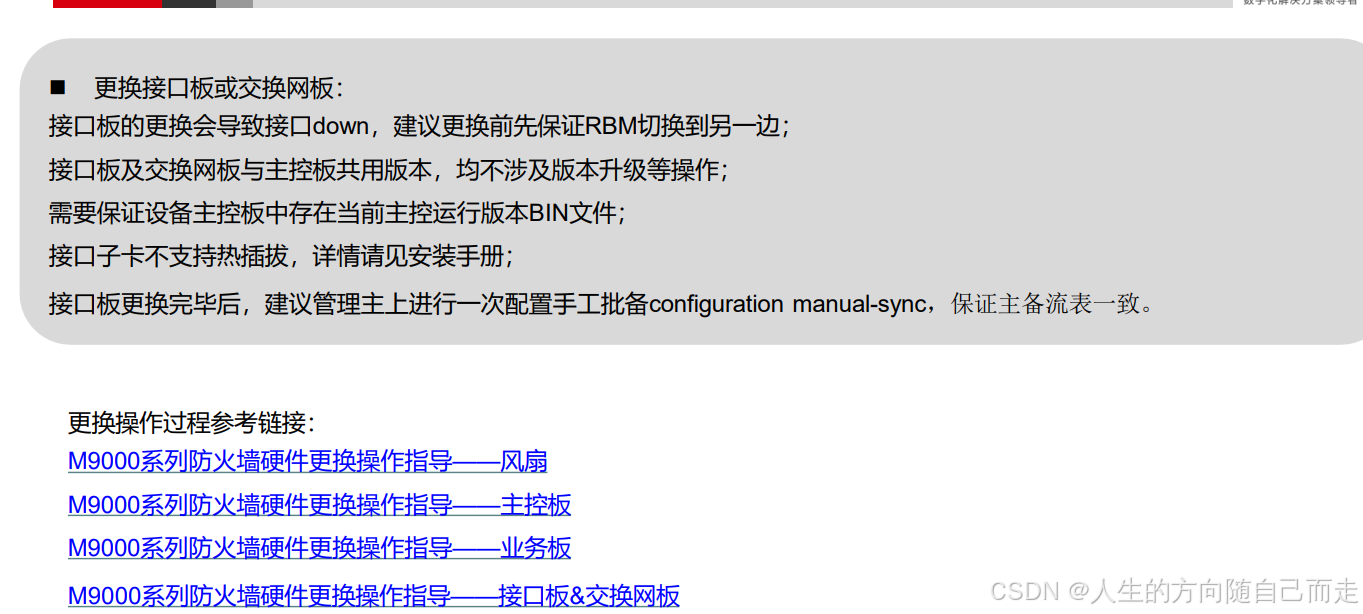

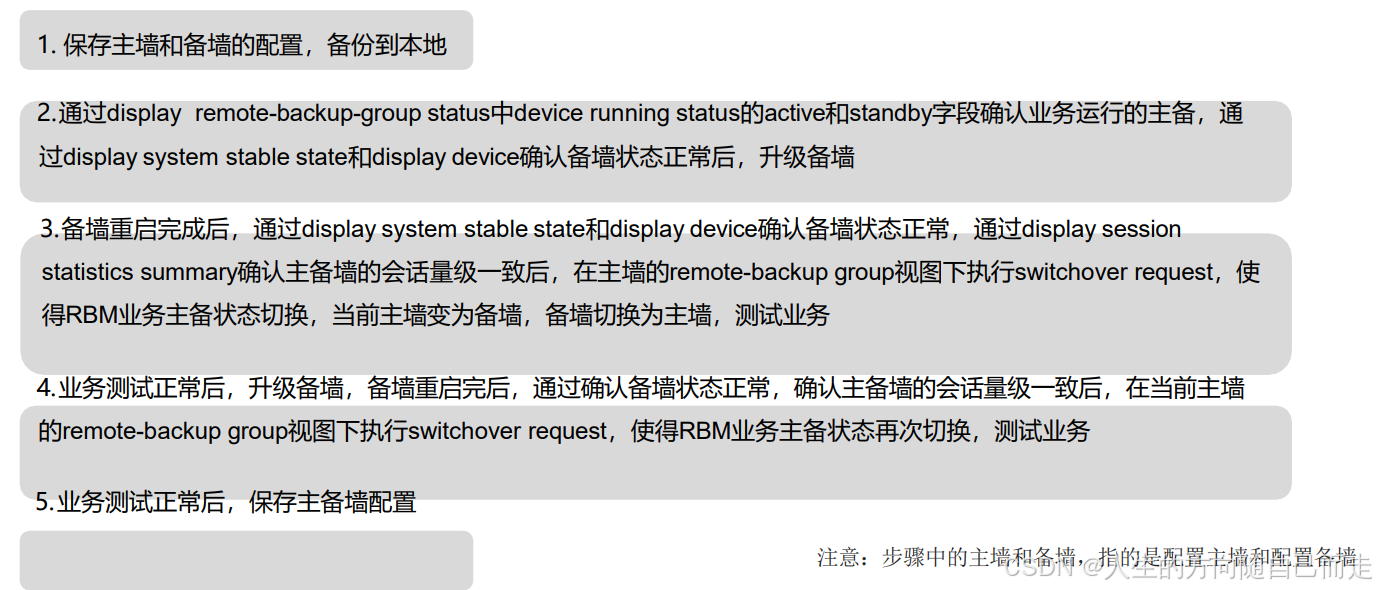

五 RBM升级/换配件

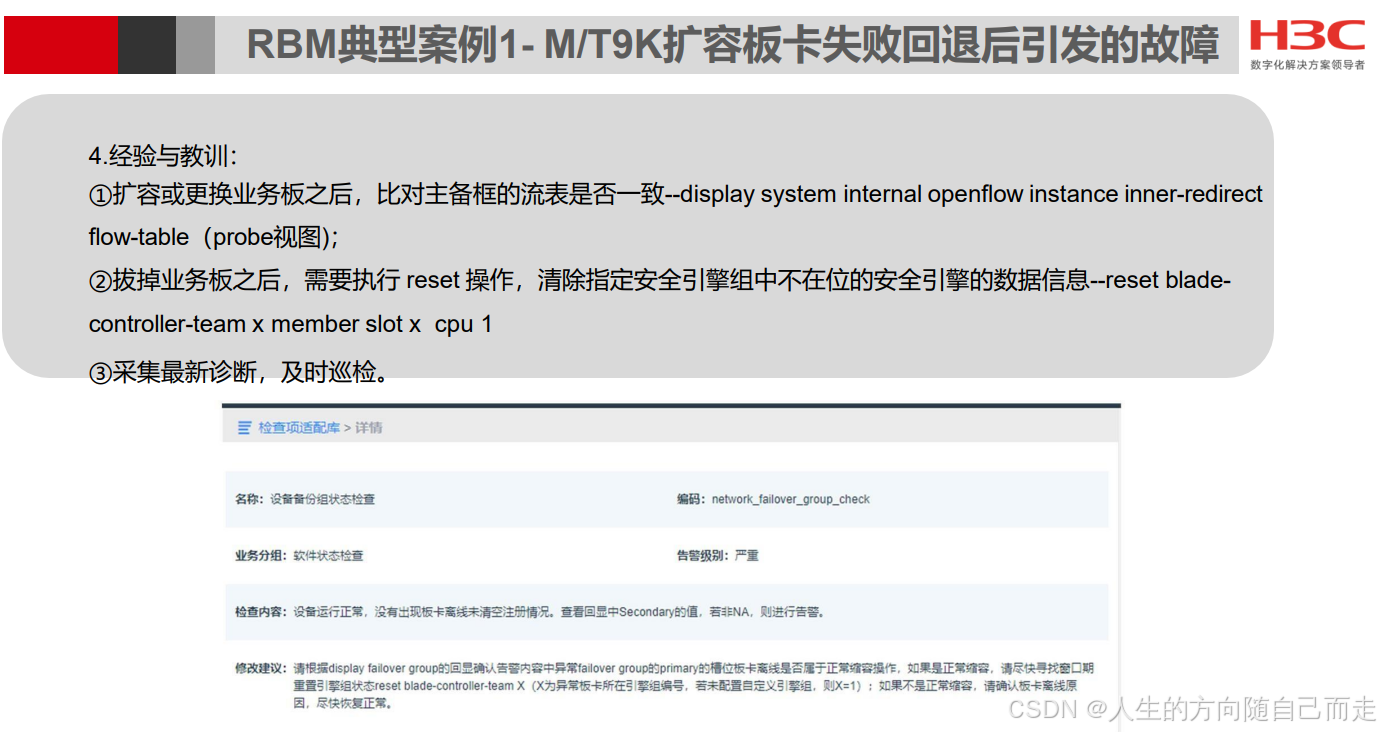

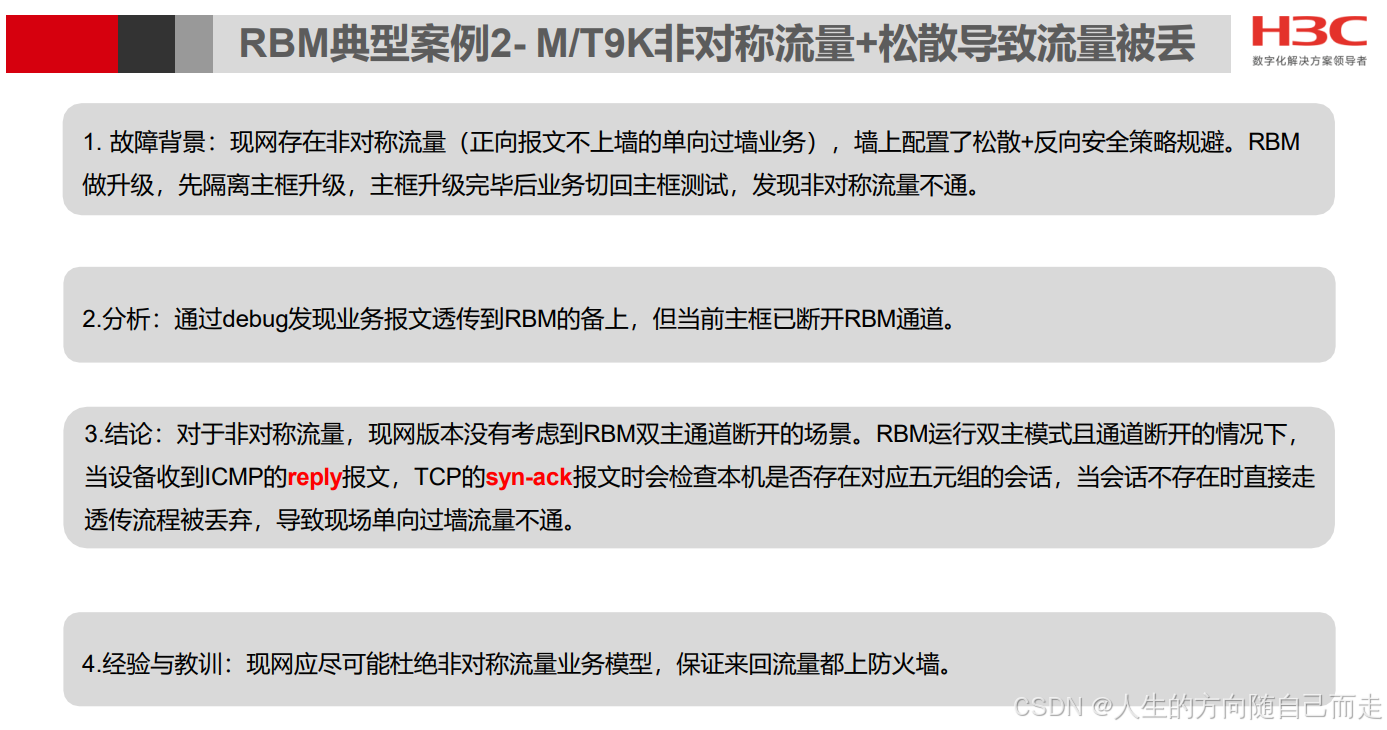

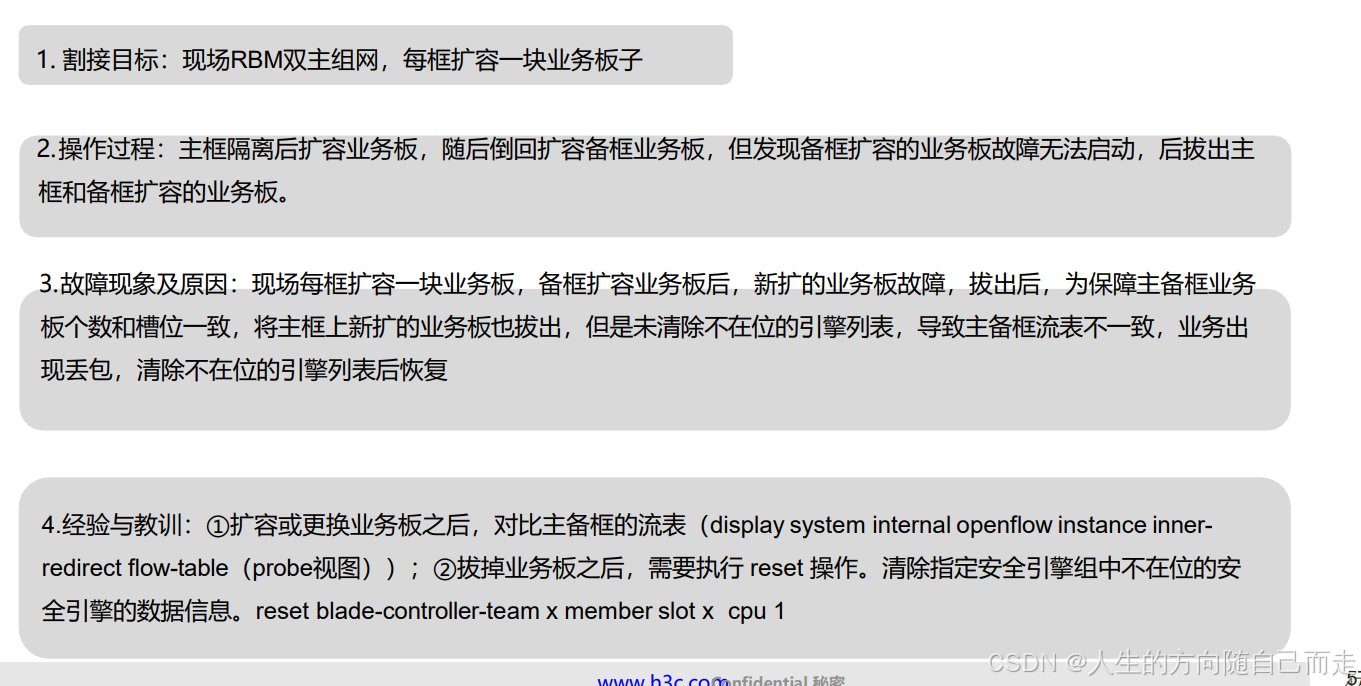

六 典型案例
