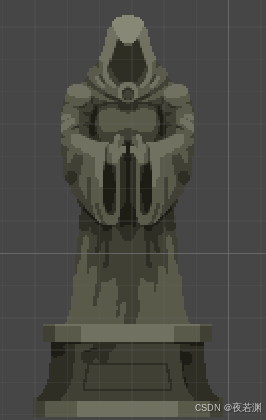

效果预览

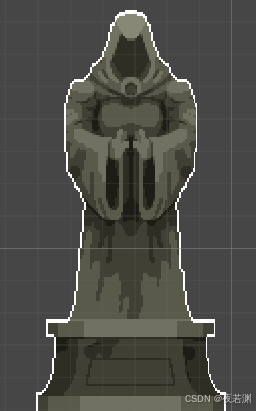

这次我们增加一些难度，实现一个上面所示的2D的描边效果, 支持调节描边颜色和厚度
动手写代码！
// 定义Shader路径和名称（需与材质Shader选择一致）
Shader "Unlit/URP_2DOutline"
{Properties{// 主纹理属性（贴图槽）_MainTex ("Texture", 2D) = "white" {}// 轮廓颜色属性（RGBA格式）_OutlineColor ("Outline Color", Color) = (1,1,1,1)// 轮廓粗细（范围限制防止过大的偏移）_OutlineThickness ("Outline Thickness", Range(0, 0.1)) = 0.01// 功能开关：是否采样额外纹理（可用于扩展功能）[Toggle(_SAMPLE_ADDITIONAL_TEXTURES)] _SampleAdditionalTextures ("Sample Additional Textures", Float) = 0.0}SubShader{// 渲染标签配置Tags { "RenderType"="Transparent" // 标识为透明物体类型"Queue"="Transparent" // 使用透明物体渲染队列（后渲染）"RenderPipeline"="UniversalRenderPipeline" // 指定URP管线}Pass{// 设置透明混合模式（标准Alpha混合）Blend SrcAlpha OneMinusSrcAlpha HLSLPROGRAM// 着色器编译指令#pragma vertex vert // 指定顶点着色器#pragma fragment frag // 指定片段着色器#pragma shader_feature _SAMPLE_ADDITIONAL_TEXTURES // 条件编译功能开关// 包含URP核心库#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"// 顶点着色器输入结构（从Mesh数据获取）struct Attributes{float4 positionOS : POSITION; // 物体空间顶点位置float2 uv : TEXCOORD0; // 第一套UV坐标float4 color : COLOR; // 顶点颜色（可用于色相调整）};// 顶点到片段的数据传递结构struct Varyings{float4 positionCS : SV_POSITION; // 裁剪空间位置（必须）float2 uv : TEXCOORD0; // 传递UV坐标float4 color : COLOR; // 传递顶点颜色};// 声明Shader属性对应的变量sampler2D _MainTex; // 主纹理采样器float4 _MainTex_ST; // 纹理的缩放偏移参数（ST = Scale/Translate）half4 _OutlineColor; // 轮廓颜色（half精度足够）half _OutlineThickness; // 轮廓粗细值// 顶点着色器Varyings vert (Attributes input){Varyings output;// 将物体空间坐标转换到裁剪空间（核心变换）output.positionCS = TransformObjectToHClip(input.positionOS.xyz);// 应用纹理的缩放和偏移到UV坐标output.uv = TRANSFORM_TEX(input.uv, _MainTex);// 传递顶点颜色（未使用时可优化移除）output.color = input.color;return output;}// 片段着色器half4 frag (Varyings input) : SV_Target{// 采样主纹理颜色（默认过滤模式）half4 mainColor = tex2D(_MainTex, input.uv);/* 提前终止优化：当主纹理完全透明时直接丢弃片段* 优点：* 1. 节省后续计算开销* 2. 避免透明边缘出现异常轮廓*/if (mainColor.a <= 0.0){discard; // 丢弃当前片段（不写入任何缓冲区）}//--- 轮廓计算核心逻辑 Begin ---//// 计算采样偏移量（基于UV空间的比例）// 注意：当纹理Wrap Mode为Clamp时，边缘采样可能不正确half2 offset = _OutlineThickness;/* 四方向采样策略（基础实现）* 改进建议：* 1. 可升级为8方向采样减少锯齿* 2. 使用Sobel算子检测边缘*/half4 up = tex2D(_MainTex, input.uv + half2(0, offset.y)); // 上方采样half4 down = tex2D(_MainTex, input.uv - half2(0, offset.y)); // 下方采样half4 left = tex2D(_MainTex, input.uv - half2(offset.x, 0)); // 左侧采样half4 right = tex2D(_MainTex, input.uv + half2(offset.x, 0)); // 右侧采样/* 轮廓透明度计算逻辑：* 当前像素与周围像素的Alpha差值决定轮廓强度* saturate限制差值在0-1范围* max取四方向中的最大值作为最终轮廓强度*/half outlineAlpha = 0.0;outlineAlpha = max(outlineAlpha, saturate(mainColor.a - up.a)); // 上边缘outlineAlpha = max(outlineAlpha, saturate(mainColor.a - down.a)); // 下边缘outlineAlpha = max(outlineAlpha, saturate(mainColor.a - left.a)); // 左边缘outlineAlpha = max(outlineAlpha, saturate(mainColor.a - right.a)); // 右边缘//--- 颜色合成阶段 ---///* 颜色混合逻辑：* 使用lerp在原始颜色和轮廓颜色之间插值* outlineAlpha为0时显示原色，1时显示轮廓色*/half4 finalColor = lerp(mainColor, _OutlineColor, outlineAlpha);/* Alpha通道混合公式解析：* 原始Alpha * (1 - outlineAlpha) + 轮廓Alpha * outlineAlpha* 但轮廓Alpha始终为1（_OutlineColor.a默认为1）* 简化为：min(mainColor.a, 1.0 - outlineAlpha + mainColor.a * outlineAlpha)* 确保轮廓区域不会超过原始透明度*/finalColor.a = min(mainColor.a, 1.0 - outlineAlpha + mainColor.a * outlineAlpha);finalColor.a = saturate(finalColor.a); // 保险措施：限制到合法范围return finalColor;}ENDHLSL}}
}
