基于51单片机得三档风速调节系统（简单项目）

时间:2025/8/1 15:19:31来源：https://blog.csdn.net/MGT_9796/article/details/142304103 浏览次数: 0次

基于51单片机的三档风速调节使用51单片机作为系统主控，使用L298N作为系统主控，采用一位数码管显示风速等级，LED作为系统指示灯，使用定时器产生PWM波控制直流电机，通过改变PWM占空比实现调速，按键实现修改PWM占空比。

一、硬件设计

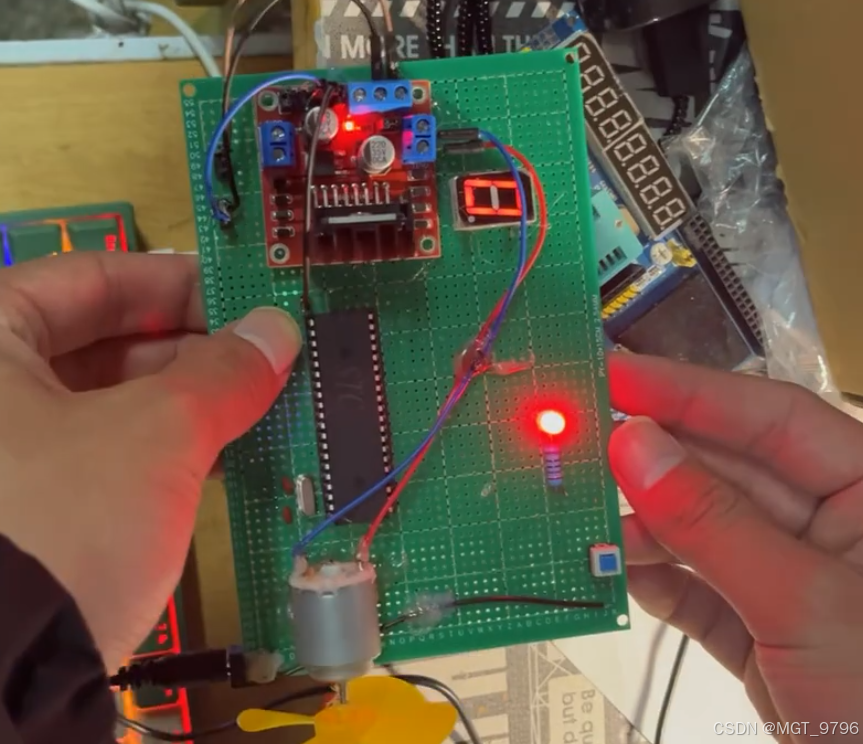

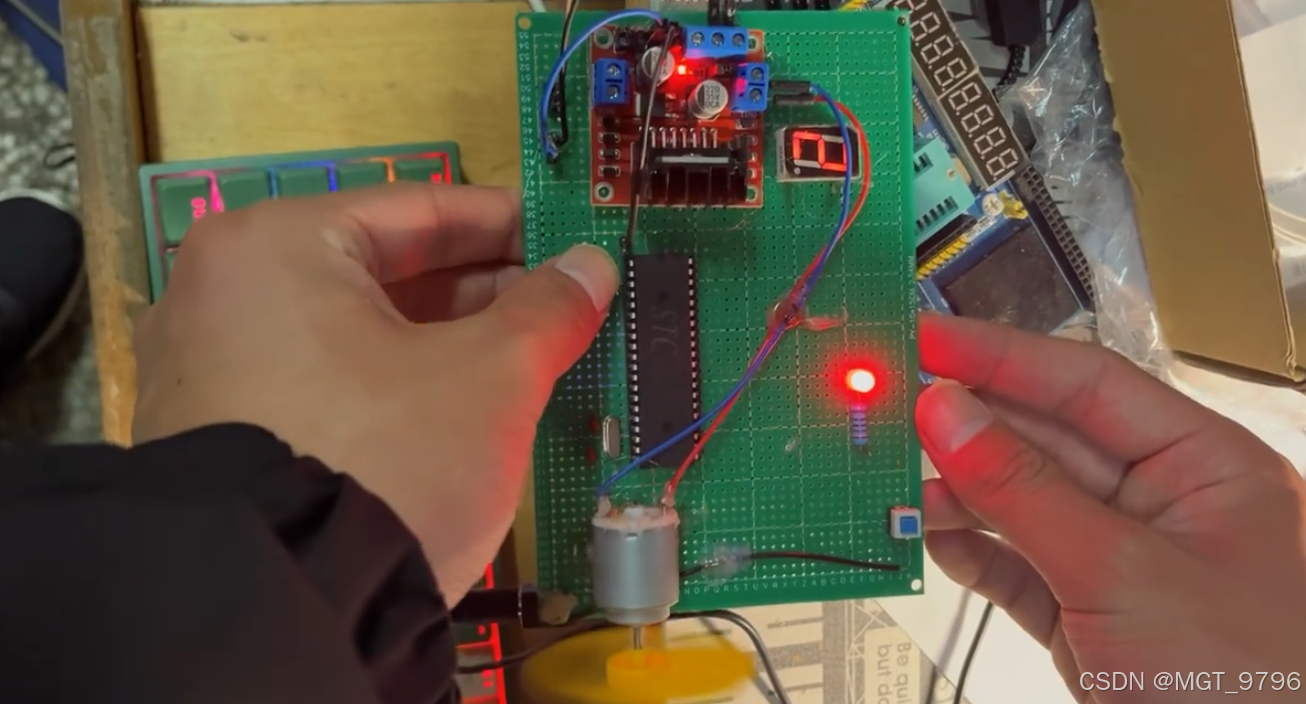

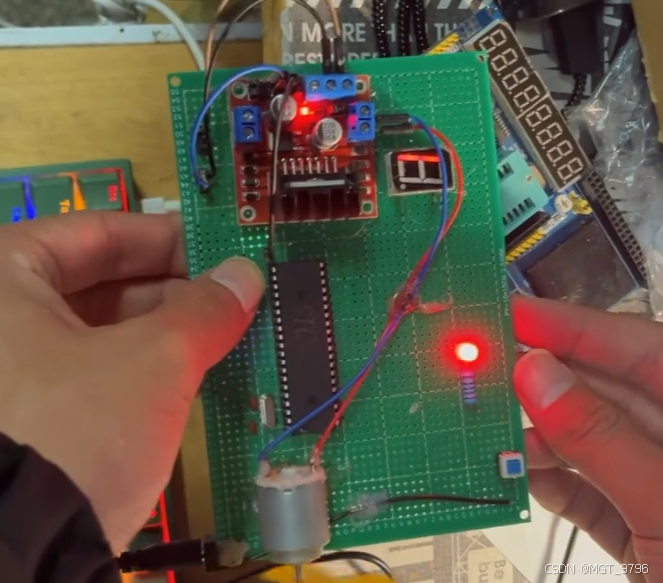

本次设计的硬件图比较简单，大致是一个独立按键、一个L298N驱动，一个一位数码管（共阴），另外实物上还有一个dc供电口和开关，仿真图如下：

二、软件设计

1、定时器产生PWM波

本次设计使用定时器产生PWM波，通过修改PWM的占空比，就可以实现直流电机的调速.

void Timer0_Routine() interrupt 1
{static unsigned int T0Count2;TL0=0X18;TH0=0xfc;T0Count2++;T0Count2%=20;	//PWM调节速度if(T0Count2 < compare){	Motor1=1;Motor2=0;}else{Motor1=0;Motor2=0;		}
}

2、主程序设计

#include <REGX51.H>sbit key1 = P1^2;
sbit Motor1 = P1^0;
sbit Motor2 = P1^1;int compare=0;void delay(unsigned int x){while(x){unsigned char i,j;i=2;j=239;do{while(--j);}while(--i);x--;}
}
void Timer0_Init(){//TMOD=0x01;TMOD&=0xf0;//1与任何数&为原数，0与任何数|为原数TMOD|=0x01;TF0=0;TR0=1;TH0=0xfc;TL0=0x18;ET0=1;EA=1;PT0=0;
}unsigned char Data[]={0x3f,0x30,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
//一位数码管显示
void nixie(unsigned char number){P2=Data[number];delay(1);P2=0x00;
}int Key()
{int keyNum=0;if(key1==0){delay(20);while(key1==0);keyNum=1;delay(20);}return keyNum;
}int keyNum=0;void main()
{Timer0_Init();while(1){keyNum = Key();if(keyNum == 1){compare+=6;if(compare>20)compare=0;}nixie(compare/6);}
}void Timer0_Routine() interrupt 1
{static unsigned int T0Count2;TL0=0X18;TH0=0xfc;T0Count2++;T0Count2%=20;	//PWM调节速度if(T0Count2 < compare){	Motor1=1;Motor2=0;}else{Motor1=0;Motor2=0;		}
}
