本文章主要记录对SD2.0协议的理解，参考的资料为：
SD Specifications Part 1 Physical Layer Specification Version 2.00
1 特征
- 容量
标准容量卡：不超过2GB（包含）
大容量卡：大于2GB，不超过32GB（包含）
- 电压范围
高电压卡：2.7V~3.6V
双电压卡：2.7V~3.6V和低电压
在协议文档中，关于低电压并没有明确定义，可能厂商可以根据市场需求做个性化定制。
- SD卡类型
只读卡
可写可读卡
- 模式
默认模式：时钟频率为0~25MHz，数据传输速度最高达12.5MB/s（使用4根数据线）
高速模式：时钟频率为0~50MHz，数据传输速度最高达25MB/s（使用4根数据线）
- 切换功能命令
- 密码保护
- 内置写保护
- 通信
6条交流通道（1 clock line / 1 command line / 4 data line）
- 外形尺寸
标准SD卡尺寸（32 x 24 x 2.1 mm ，厚度为2.1mm 或1.4mm）
miniSD卡（21.5 × 20 x 1.4mm）
microSD（15 x 11 x 1mm）
- 速度等级
class0：不指定
class2：>= 2MB/s
class4：>= 4MB/s
class6：>= 6MB/s
大容量卡的速度至少要达到class2
2 概念
2.1 总线拓扑结构

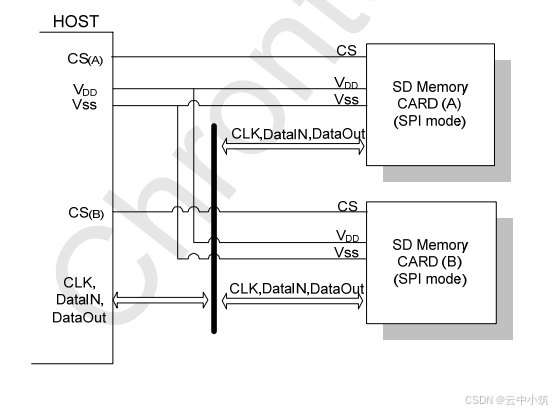

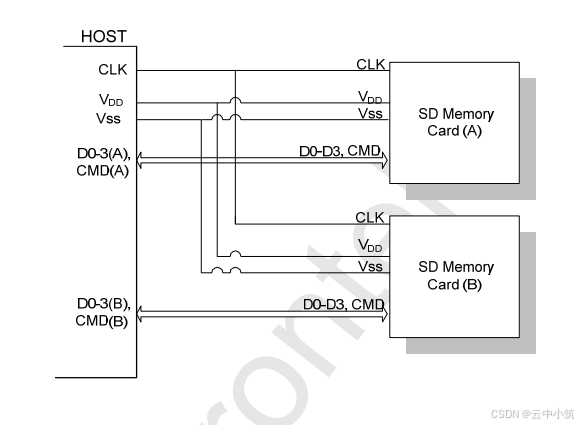

SD卡支持2种通信协议，一种是SD BUS，另一种是SPI BUS。在上电初始化过程中由主机选择之后要使用的通信协议。因为SD卡在SPI模式的时候，CS信号线是复用DAT3这根线的，如果主机将CS(DAT3)拉低，则表明主机将使用SPI模式，SD卡也因为CS拉低而进入到SPI模式。在没有重新断上电的情况，SD卡将一直保持原来的通信模式。
2.2 架构

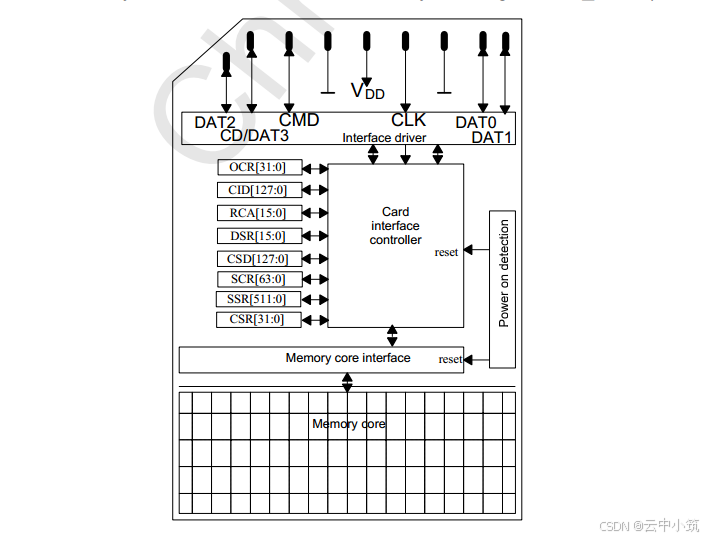

SD卡主要由控制器、存储介质以及固件代码三部分组成，固件代码在控制器中运行，对外处理接口命令和数据，对内管理好保存在存储介质中的数据。

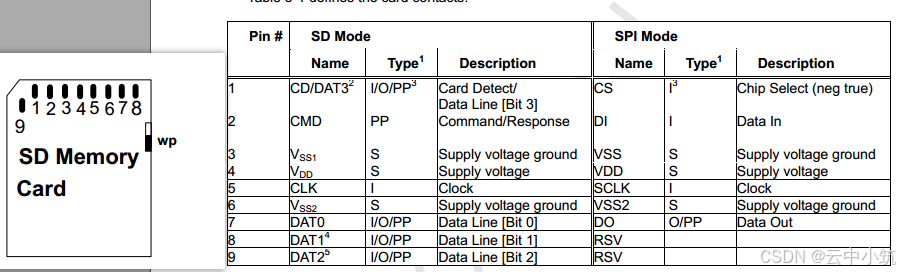

DAT3有一个50KOhm 的上拉电阻，当SD卡插入卡槽时，主机可以检测到有卡插入，从而进入卡识别过程。
这些寄存器保存了SD卡的各种信息
未完待续
