行星丝杠与滚珠丝杠的对比
为确保Rollvis行星丝杠始终能保持先进的技术,我 们成立了一支高素质的研发团队,并将先进的软 件和技术使用到生产,质检和测试中。产品及加工 工艺经过持续不断的优化,使Rollvis生产的行星丝杠 成为市场上可靠,性价比和实用性产品。 生产及质量体系严格按照ISO质量体系认证和欧盟 EN航天航空标准组建。Rollvis产品的高质量已经得 到许多高端客户的赞誉及推荐。另外,完备的全球 化网络,无论客户在什么地方,我都可以通过当地 分公司或分销商为您提供支持。
行星丝杠与滚珠丝杠的主要区别是负载的传递单元使用螺纹滚柱而不是滚珠。主要的优点为更多的接触点以及螺纹角度的设计使其 负载等同于更大直径的滚珠丝杠。
按负载及寿命
与滚珠丝杠相比,行星丝杠允许更高的静 载负载和动态负载。 其功能是由螺纹滚柱替代滚珠来保证,使 负载分散在数量更多的接触点上。
速度及加速度
行星滚柱丝杠可以提供更高的转速及更大的加速度 RV行星丝杠采用非循环式设计,这意味着机械性能可以达到2倍于滚珠丝杠的转 速,加速度可以达到3g.
导程及螺距
行星丝杠的导程可以设计的比滚珠丝杠更小。 行星丝杠的导程(每转的直线运动长度)可以做到非常小。由于受限于多头螺纹 的原因,通常小直径的RV系列可以做到1mm导程,螺距定义为导程除以丝杠头 数。RVR 循环式行星丝杠是单头或双头丝杠,这样螺距就等同于导程或者导程的一 半。RVD 微分丝杠的导程可以做到10微米到百微米级别。丝杠导程也可以做成小数 点数值,这样可以更加灵活的与客户要求匹配驱动直连,对比滚珠丝杠这也是一个 优势。导程的选择和实现不需要任何丝杠和螺母的几何变化,而滚珠丝杠的最小导 程受限于可以匹配螺纹的钢珠尺寸,小导程对于滚珠丝杠而言意味着小滚珠及相对 较小的负载力。
刚度和强度
大量的接触点和接触点的几何结构使行星丝杠比滚珠丝杠具有更强的刚度和抗冲击 能力。
产品特点:

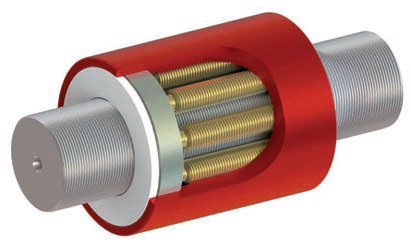

Rollvis 行星丝杠是将旋转运动转化为直线运动,传动单元为丝杠轴及螺母之间的螺纹滚柱。
行星丝杠高数量接触点使得拥有更高的承载能力。
Rollvis 产品系列包括非循环型(RV及HRV系列),反转式(RVI系列)
微分行星丝杠(RVD系列)以及循环式行星丝杠(RVR系列)
我们也提供轴承单元以匹配不同类型的行星丝杠。
