共源极仿真

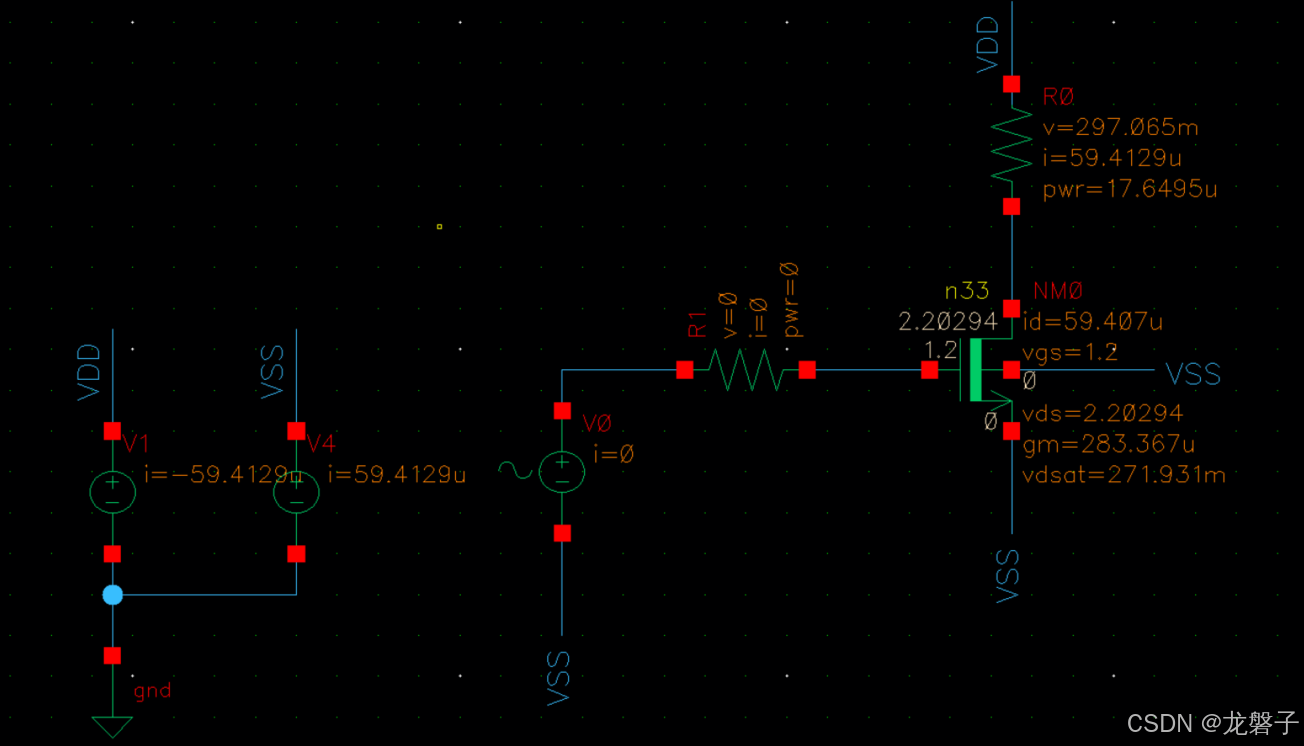

1.电路搭建

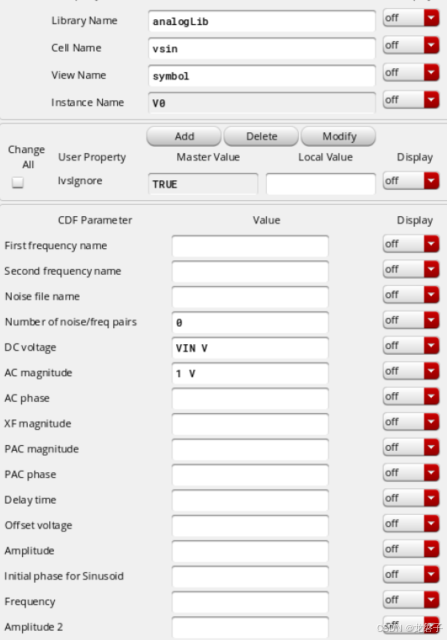

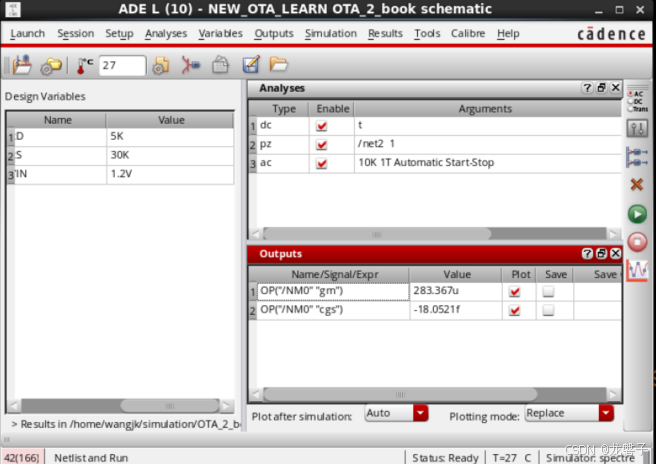

V0的值设置如下：

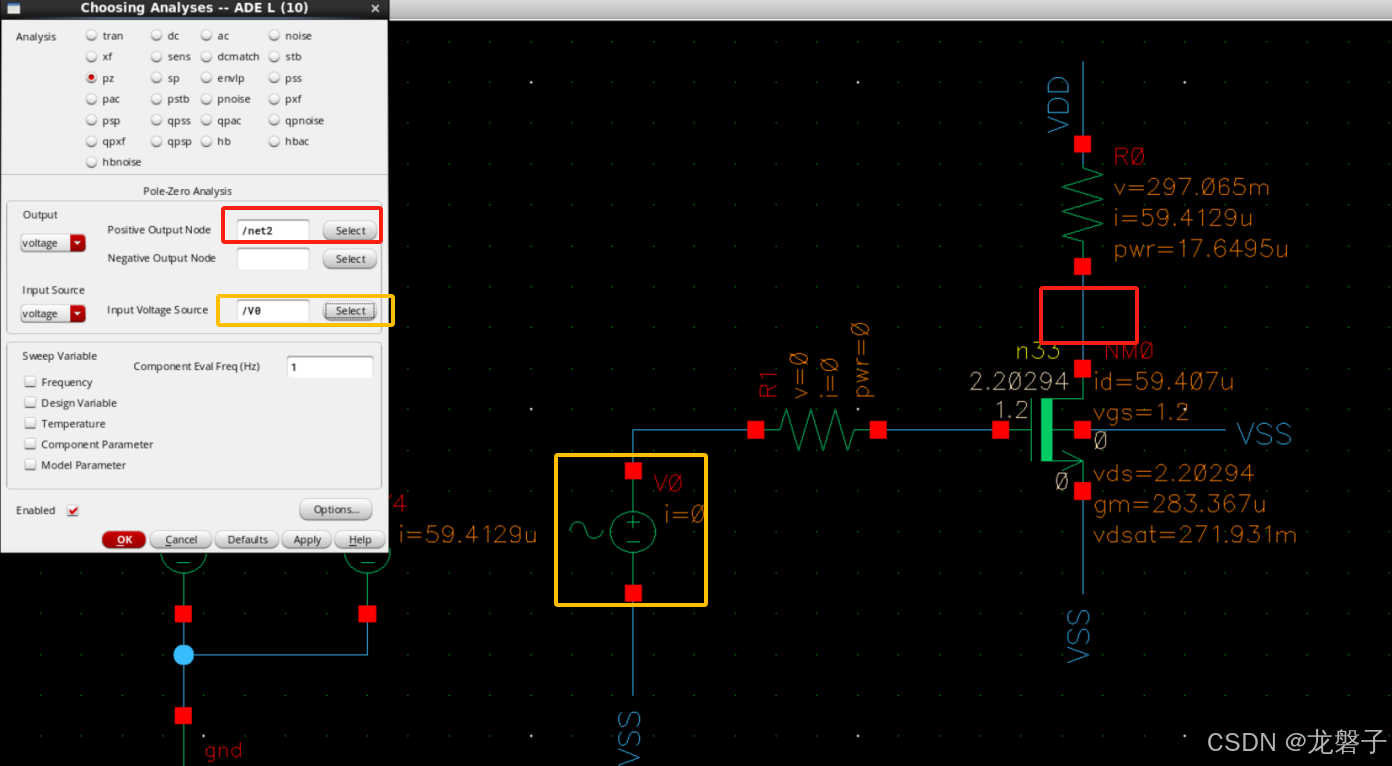

2.进行PZ仿真

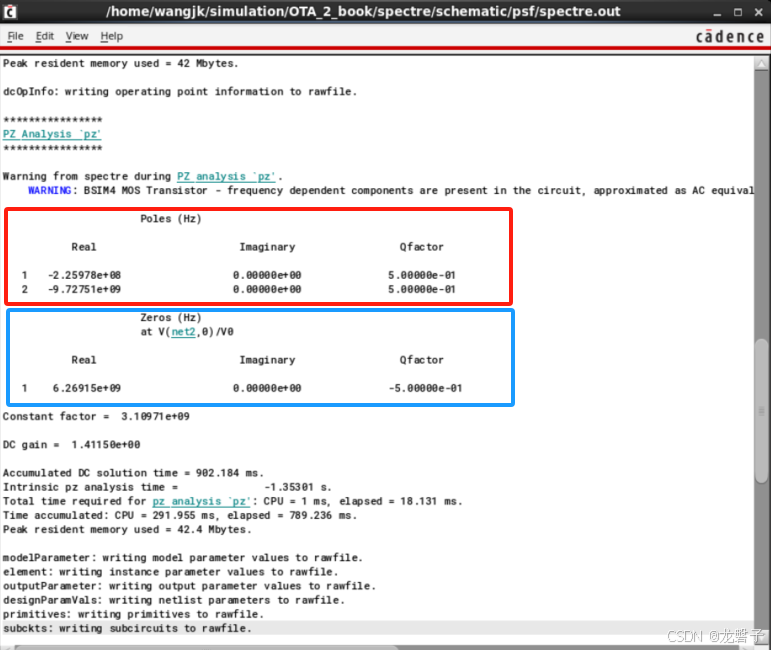

仿真结果看最后面这里:
红色代表极点，蓝色代表0点。
根据书上所给的公式，计算出两个极点和一个零点，进行比较
AC仿真
1.看零点给上限，因为我的零点是626M，所以我给的AC仿真上限是1000G

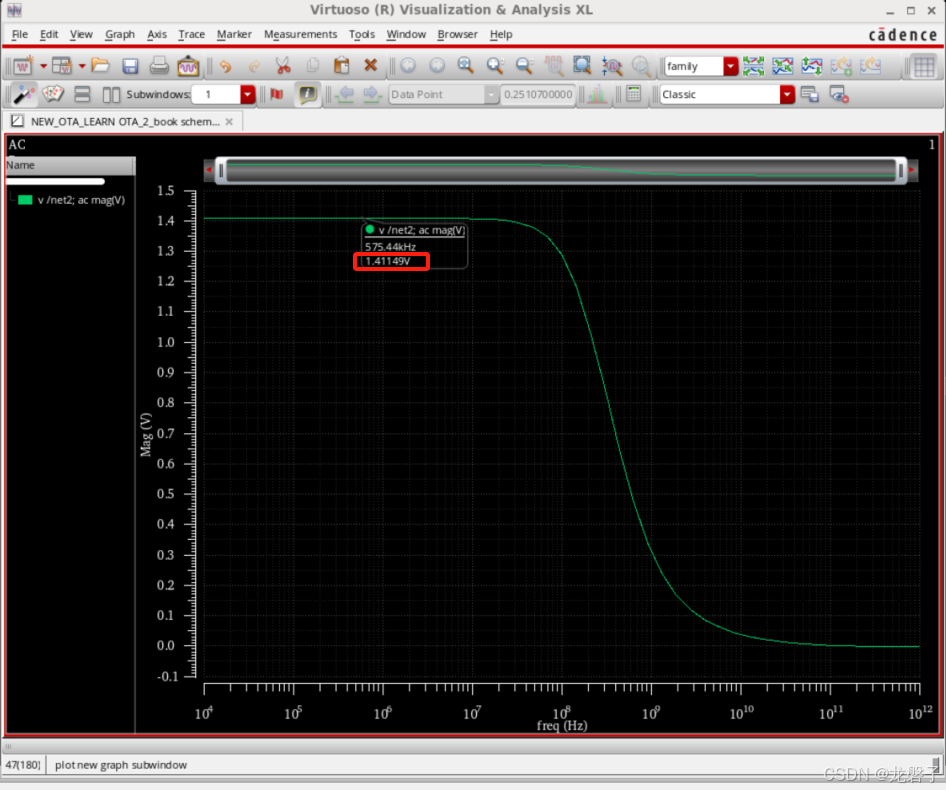

2.看输出节点的增益，红框所选的是增益1.411

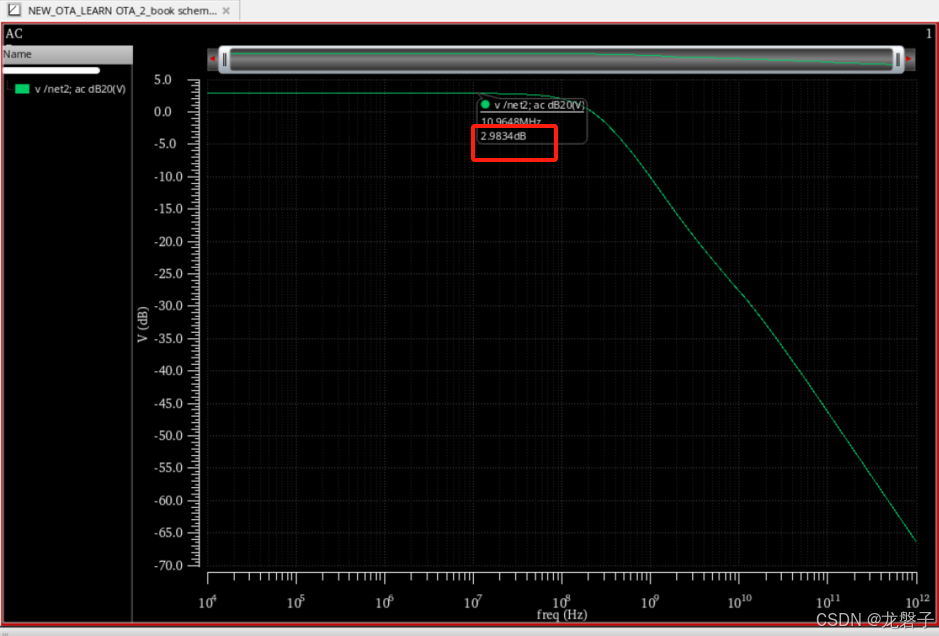

3.看dB20，主要是看红框这里这个，2.98-3约为0，所以无增益。

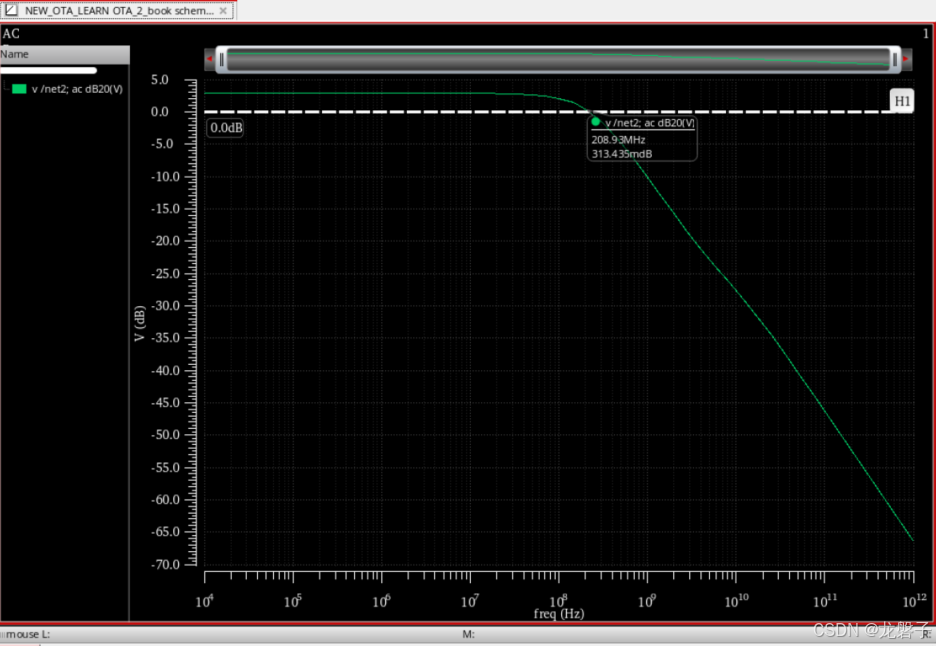

找第一个对应的极点：208.93MHZ

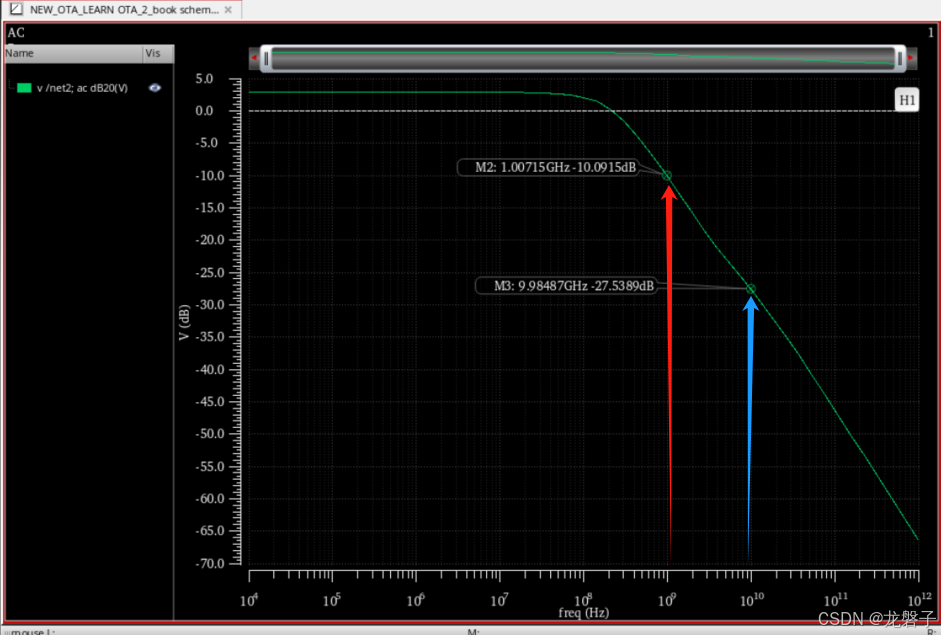

从上图可以看出跨越一个量级大约下降了-37dB的一个量，这不太对，应该是下降20dB的一个量猜对。
可以看出输入的极点对带宽的影响是最大的。

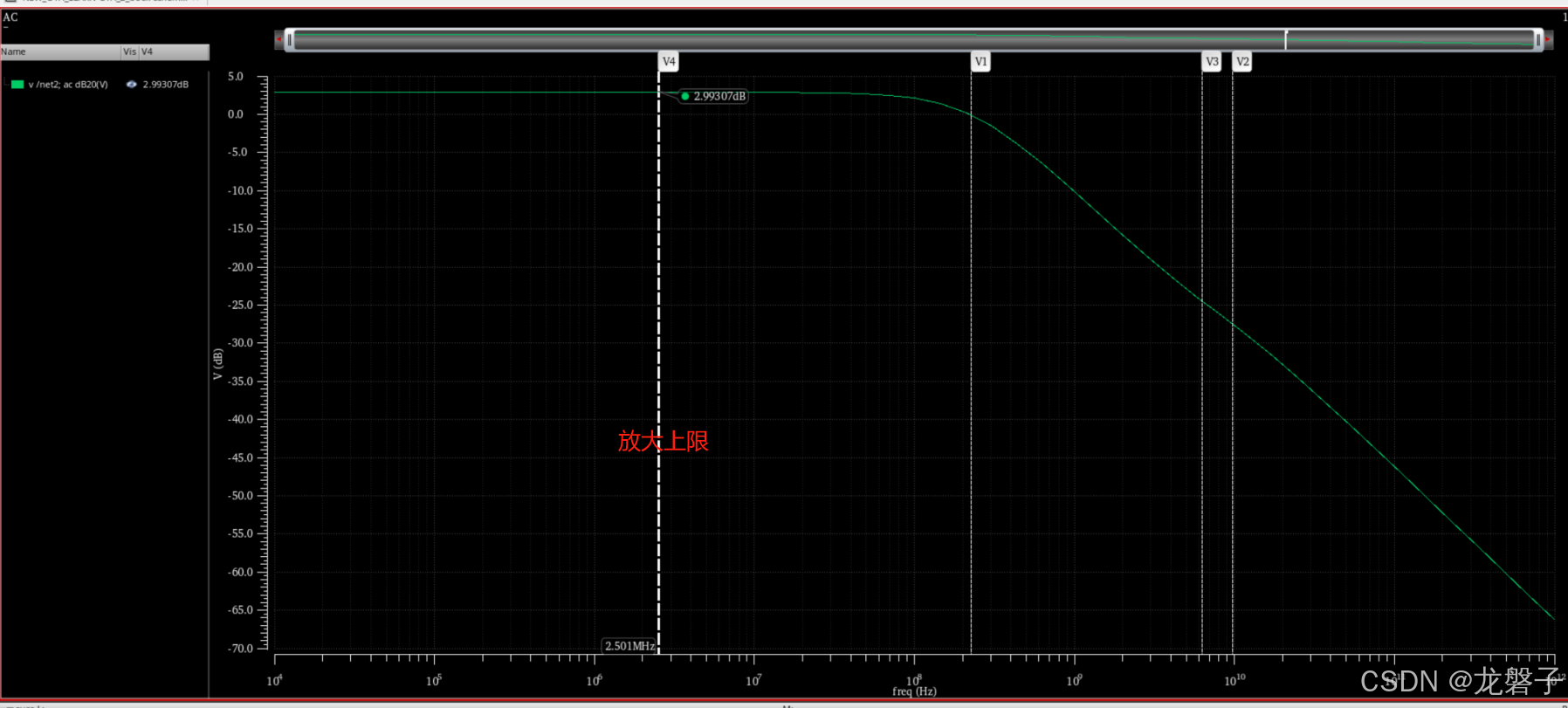

由于电路放大极限:fT=gm/2πCgs。
我这个电路的fT=2.501*10^6，所以最后放大倍数上限在这里，此时要注意极点和零点对电路放大倍数的影响。
如果最后电路的fT大于这三条线中的任意一个的话，那么就不用管那个点对电路放大的影响

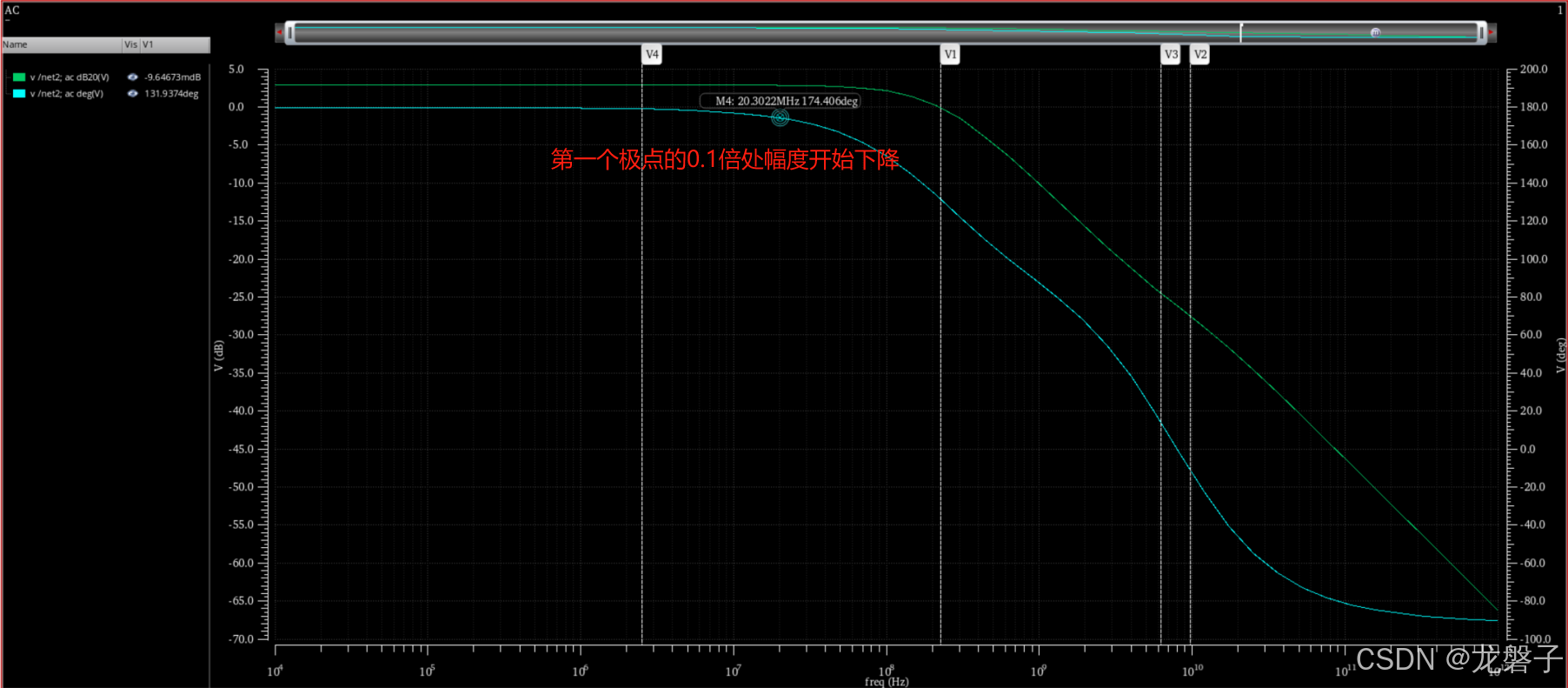

幅度从第一个极点的0.1倍处开始下降，下降到第一个极点刚好180°。
修改输入的电阻为0，发现这边的极点丢失，是因为公式。
零点和输出的极点不变，也是因为公式。
未来的共源电路要想提升带宽，只能是降低RD与电容。
