基于51单片机小型风扇设计—红外遥控

时间:2025/7/11 0:35:46来源:https://blog.csdn.net/2401_82402501/article/details/139347780 浏览次数:0次

基于51单片机小型风扇设计

(仿真+程序+原理图)

功能介绍

具体功能:

1.单片机控制直流电机(风扇)转动,风速分为4个等级;

2.数码管会显示风速等级;

3.按键可以调整风速;

4.增加无线红外控制;

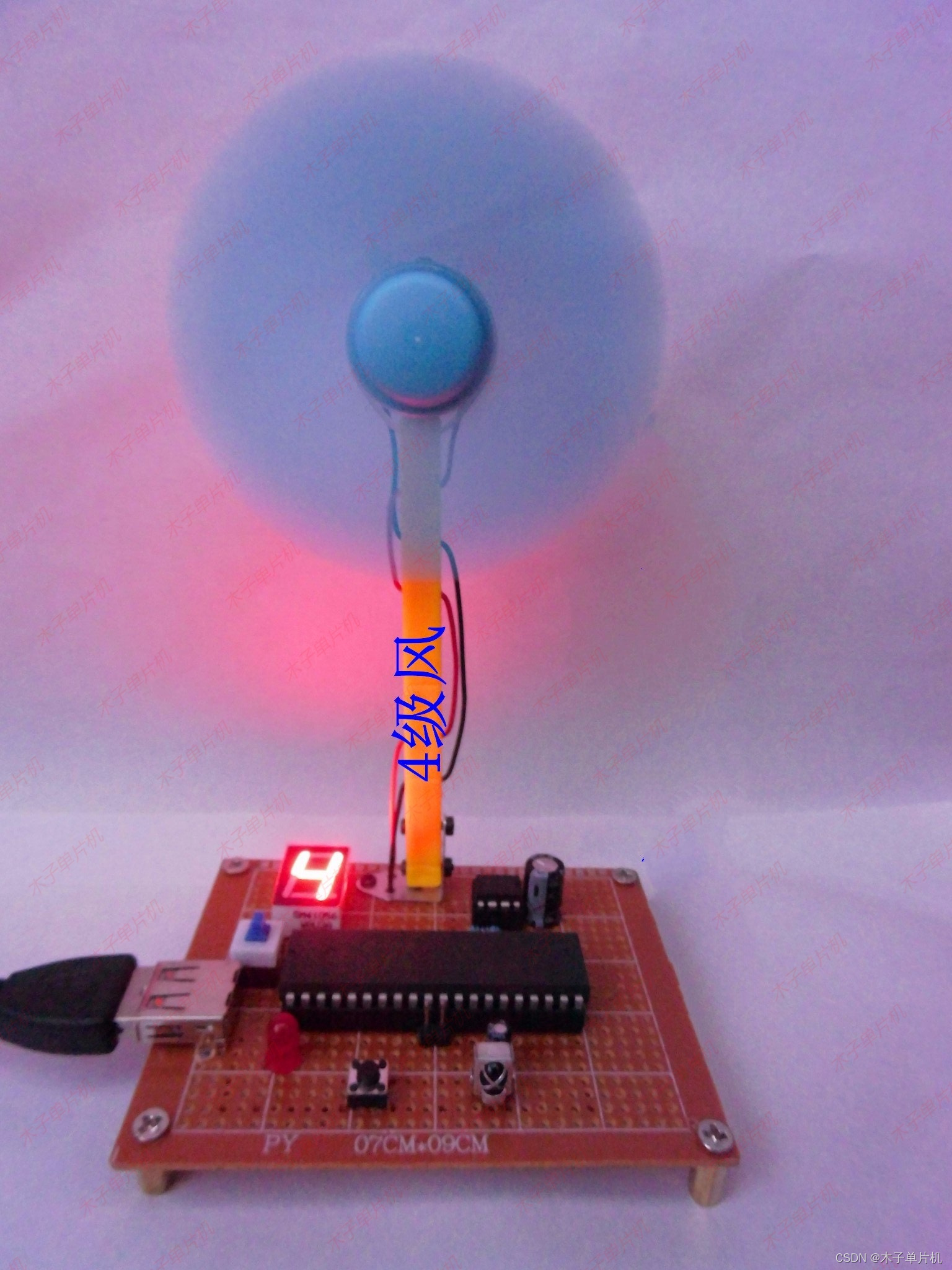

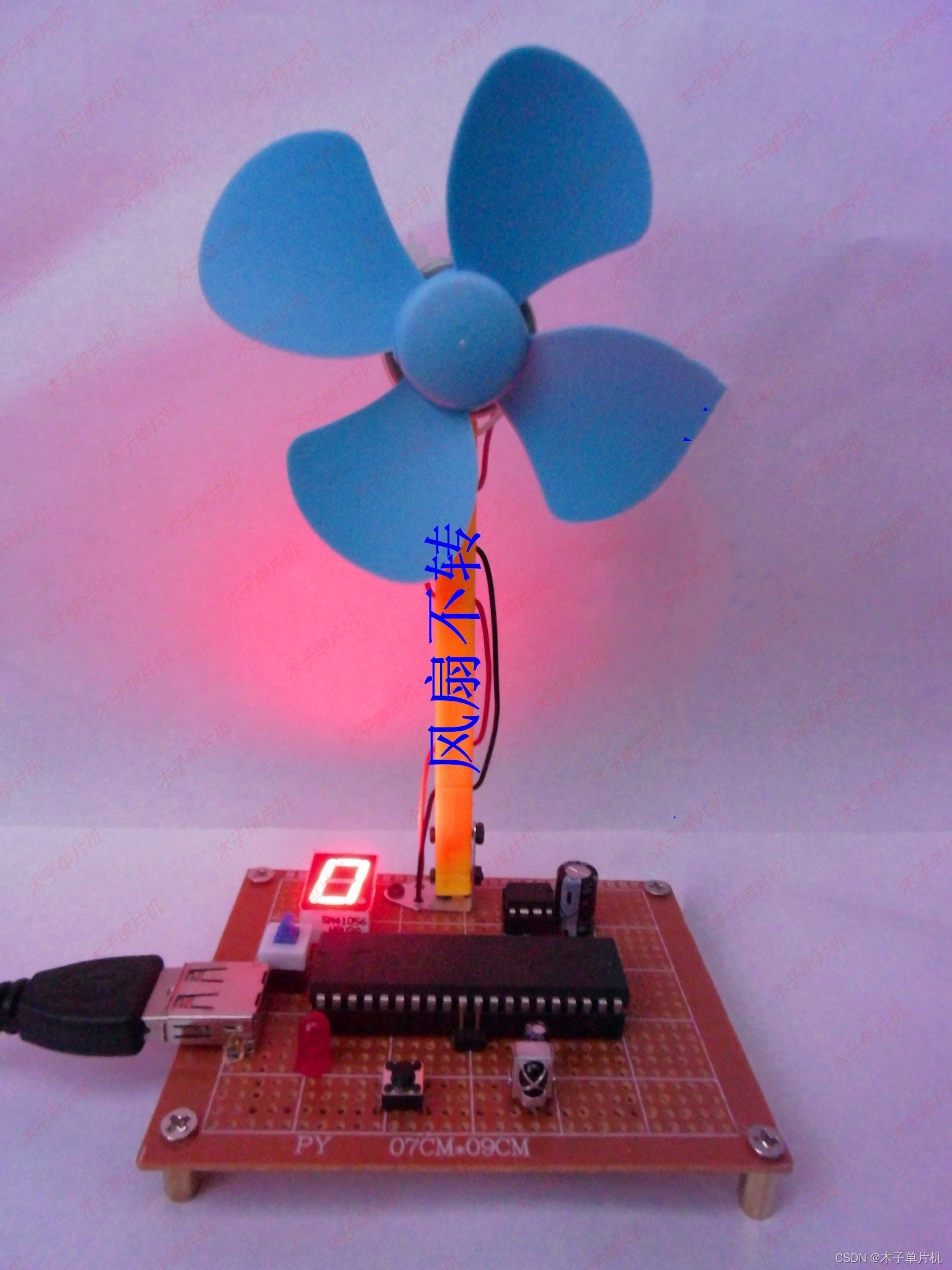

​演示视频:

基于51单片机小型风扇设计—红外遥控

添加图片注释,不超过 140 字(可选)

硬件设计

使用元器件:

单片机:STC89C52;

(注意:单片机是通用的,无论51还是52、无论stc还是at都一样,引脚功能都一样。程序也是一样的。)

自锁开关;电解电容10uF;

电阻10K;瓷片电容30P;

晶振11.0592M;电解电容470uF;

瓷片电容104;电阻470(贴片);

LED(红发红);H1838红外接收;

按键;1位共阳数码管;

DIP40;DIP8;L9110;直流电机;

7*9CM 万能板;USB 公对公线;

M2螺丝配螺母;风扇叶;

扎带;铜柱配螺丝;

2P 排针;遥控器;

导线:若干;

添加图片注释,不超过 140 字(可选)

设计资料

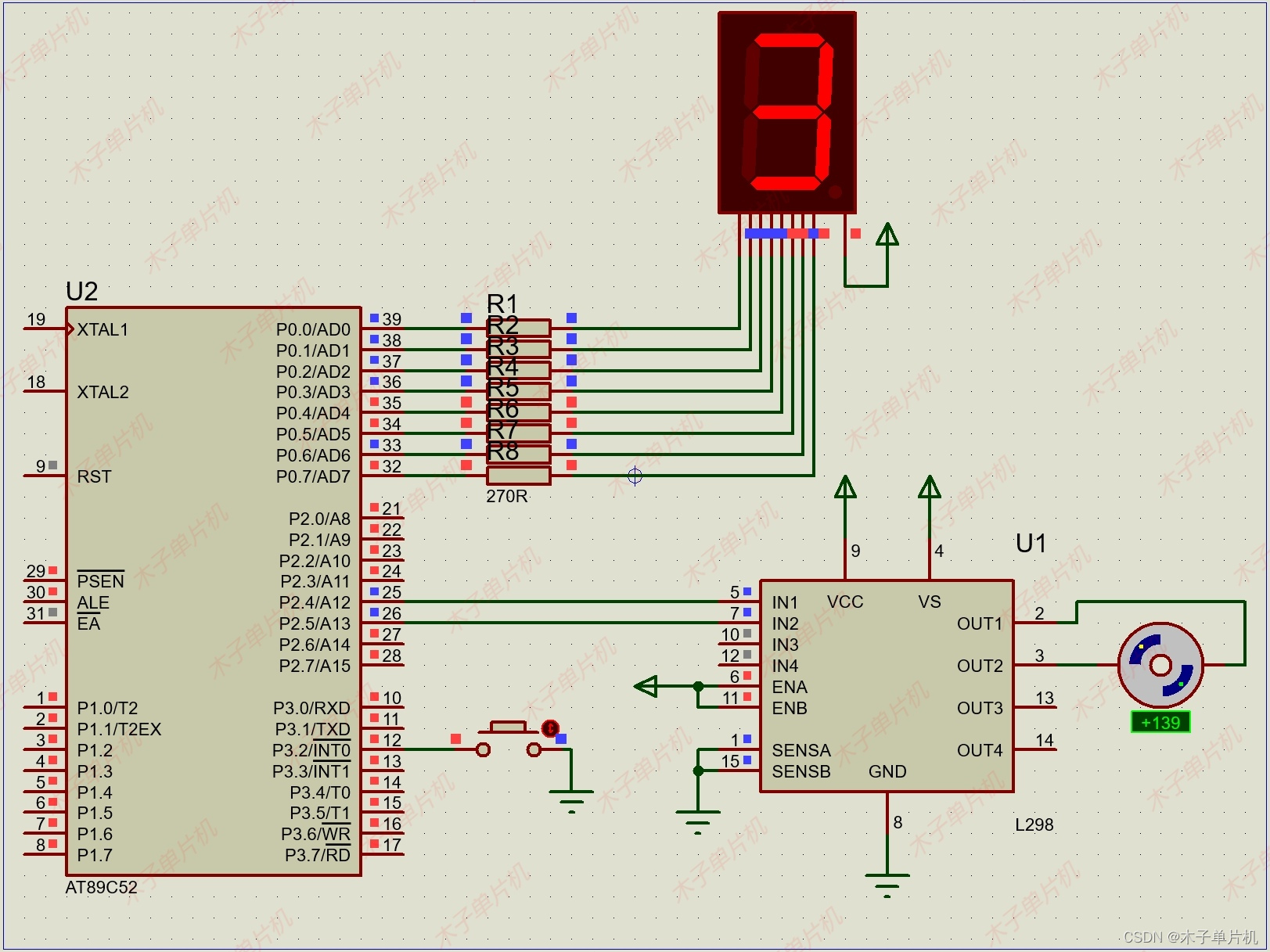

01仿真图

本设计使用Proteus7.8和Proteus8.9两个版本设计!具体如图!

添加图片注释,不超过 140 字(可选)

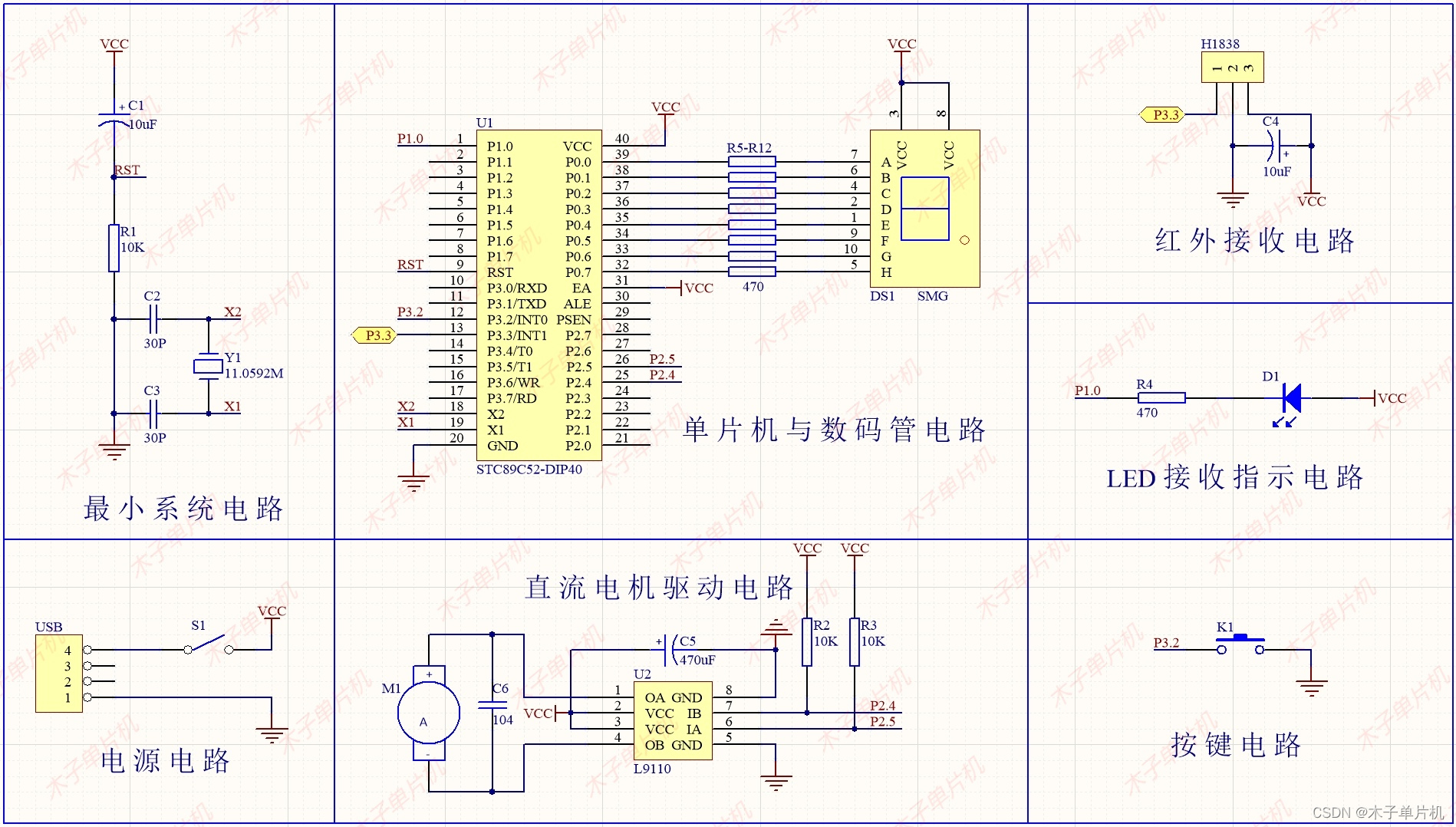

02原理图

本系统原理图采用Altium Designer19设计,具体如图!

添加图片注释,不超过 140 字(可选)

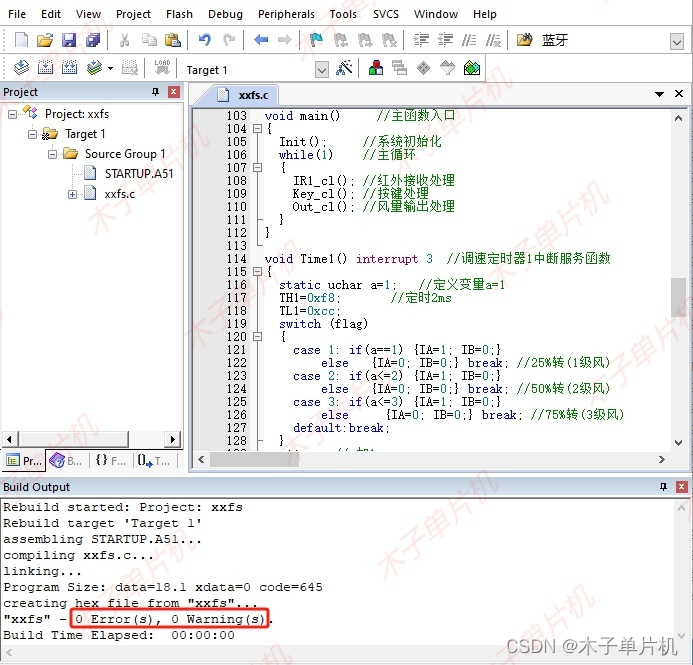

03程序

本设计使用Keil5版本编程设计!具体如图!

添加图片注释,不超过 140 字(可选)

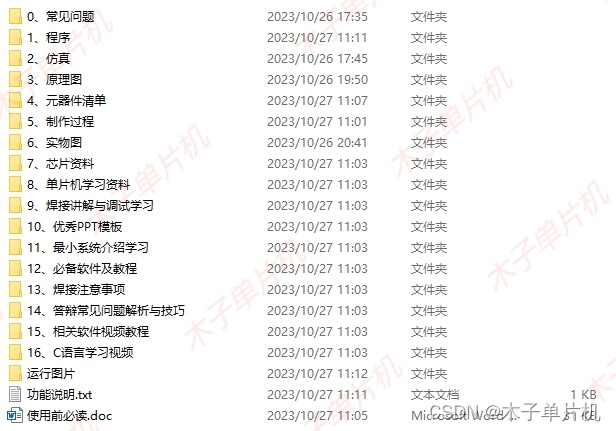

04设计资料

        资料获取请关注同名公众号,全部资料包括仿真源文件 、AD原理图、程序(含注释)、元件清单、实物图等。具体内容如下,全网最全! !

资料获取请观看前面演示视频!

点赞分享一起学习成长。
