概述

以前引入dxf后，如果想转为PCB外形用，要折腾好一会。主要原因是思路不清晰。
今天总结了一下，只需要2步就可以搞定，很简单。

笔记

准备工作

在SW中精确编辑板子外形和板子上的槽/孔的定型尺寸/定位尺寸，导出为dxf.
在allegro中导入dxf, 引入网表，放置全部元件，设置参数(工作区大小，数值精度，元件位号层)。

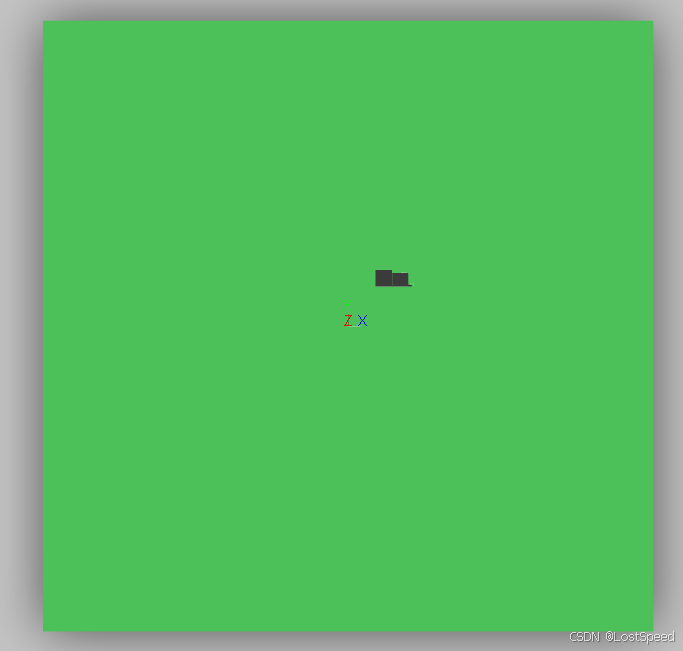

先看一下没有板子外形，预览的样子

没有板子外形时，3D预览显示的板子大小，实际上是工作区的大小。

所以，为了制板和3D预览的正确，必须要设置板子的外形。

查看dxf元素所在的层

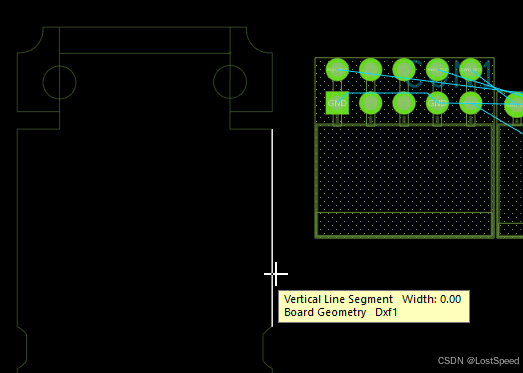

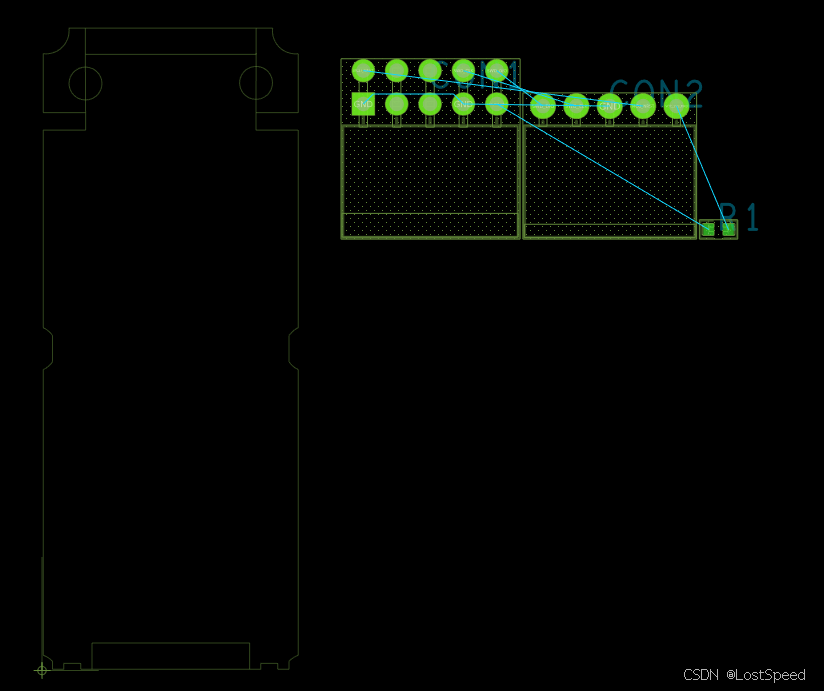

导入dxf后，查看dxf元素所在的层为板子层/dxf1
需要将相关的板子外形的dxf1层元素转到outline层和cutout层。
outline层是板子外形。
cutout层是板子内部的槽/孔。

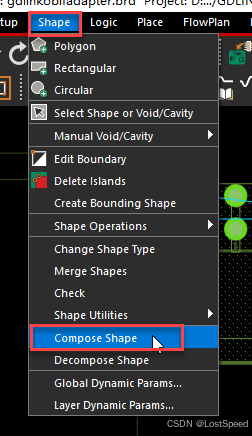

将dxf上的板子外形元素转为板子外形

在find框只选中line和line_seg

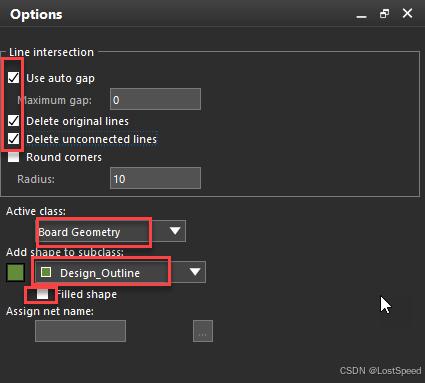

在options框，将目标层选为板子层/out_line, 不填充形状
删除原有线段/删除未连接线段可选。

左击需要封闭的板子外形线段

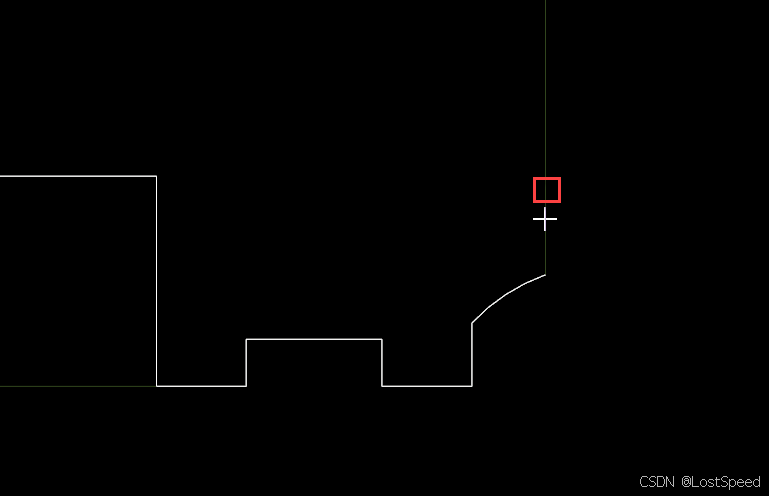

如果板子外形大了看不清细节，用鼠标中间放大/缩小相关区域，再左击选择线段

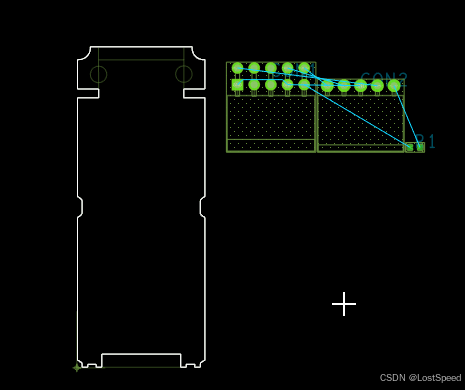

将板子外形的线都依次选中，使PCB外形封闭。

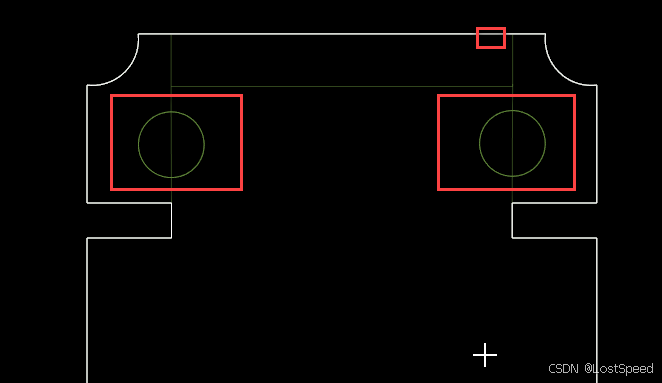

再左击dxf层中的板子内部槽/孔的外形，将板子内部所有的槽/孔都选中

此时发现，板子的外形是白色的，板子内部的槽/孔选择后，是浅绿色。
这并不是没选中板子内部槽/孔。其实，这是表明板子外形在outline层，板子内部的槽/孔在cutout层。

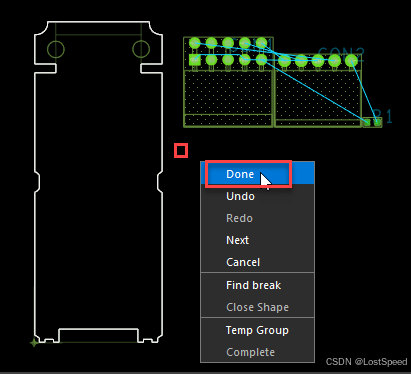

当板子外形/板子内部槽/孔都选择完了，在工作区空白处右击，选择完成。

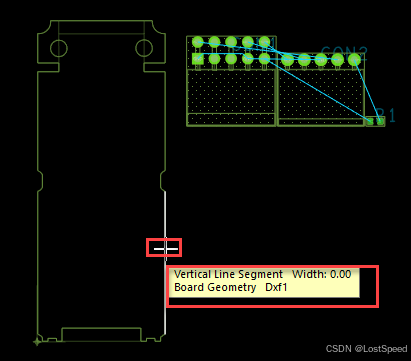

此时，如果将鼠标划到板子外形上，大概率还会看到板子外形还是dxf1.

这并不是说外形没选到outline层，而是因为dxf1层和外形层的元素重合引起的显示问题。

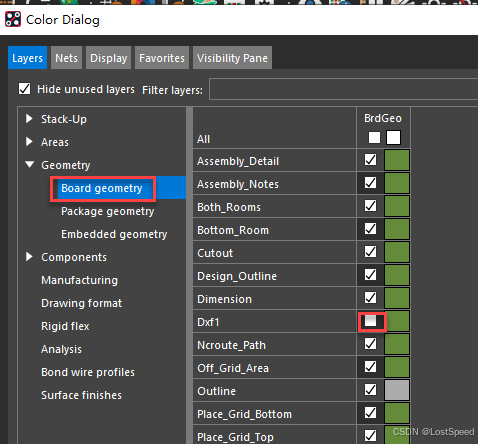

这时，板子外形已经选择完，dxf1暂时不用了，可以将dxf1隐藏起来。

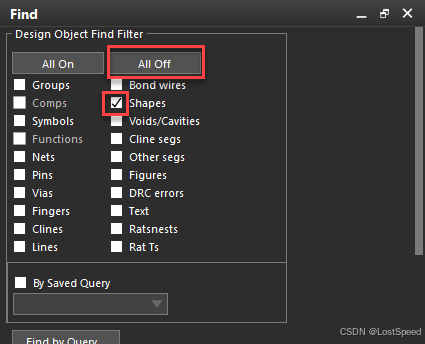

将find框只勾选shapes

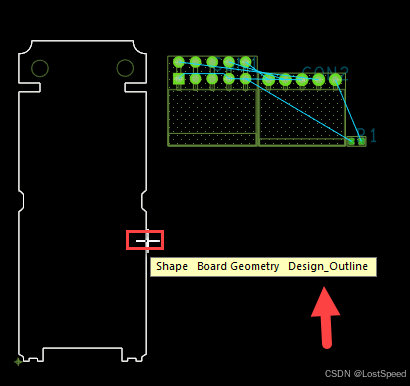

再查看板子外形，已经在outline层。

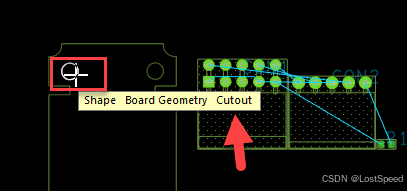

查看板子内部的槽/孔，已经在cutout

等板子完成，要出gerber文件时，将outline和cutout都作为板子外形层。

查看3D预览

此时，已经看到板子已经是自己载入的dxf的形状了。
因为元件还没摆到板子上，所以现在板子上没有元件显示。

备注

以前引入dxf作为板子外形，需要捣鼓一会，直到板子外形被正确应用了，其实不确定精确的操作步骤。
这次总结的将dxf引入作为板子外框的笔记，思路比较清晰。按照笔记步骤就可以简单清晰的将dxf引入作为PCB外形。

补充

板子外形和内部槽/孔的定型尺寸/定位尺寸，最好是在SW中画，然后导出dxf给allegro用。
用allegro自带的画shape的方式，只是能画，但是无法精确方便的将定型尺寸/定位尺寸搞的正规，心里隔应。
谁也不想自己弄的东西的细节方面，看起来很不专业的样子。
