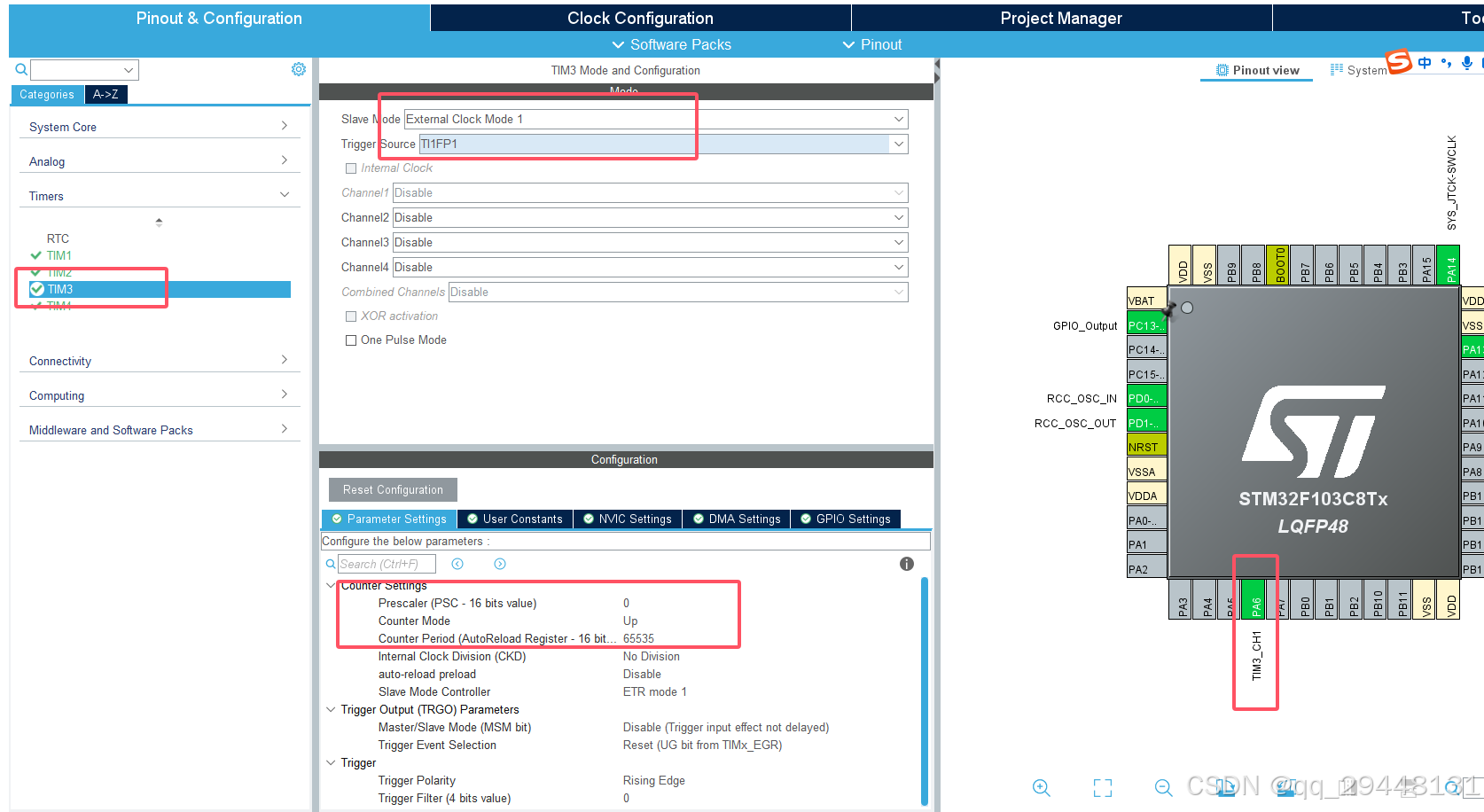

一、设置TIM3  为外部时钟模式1，选择触发源为TI1FP1

TI1FP1:Timer Input 1 Filtered Pulse 1

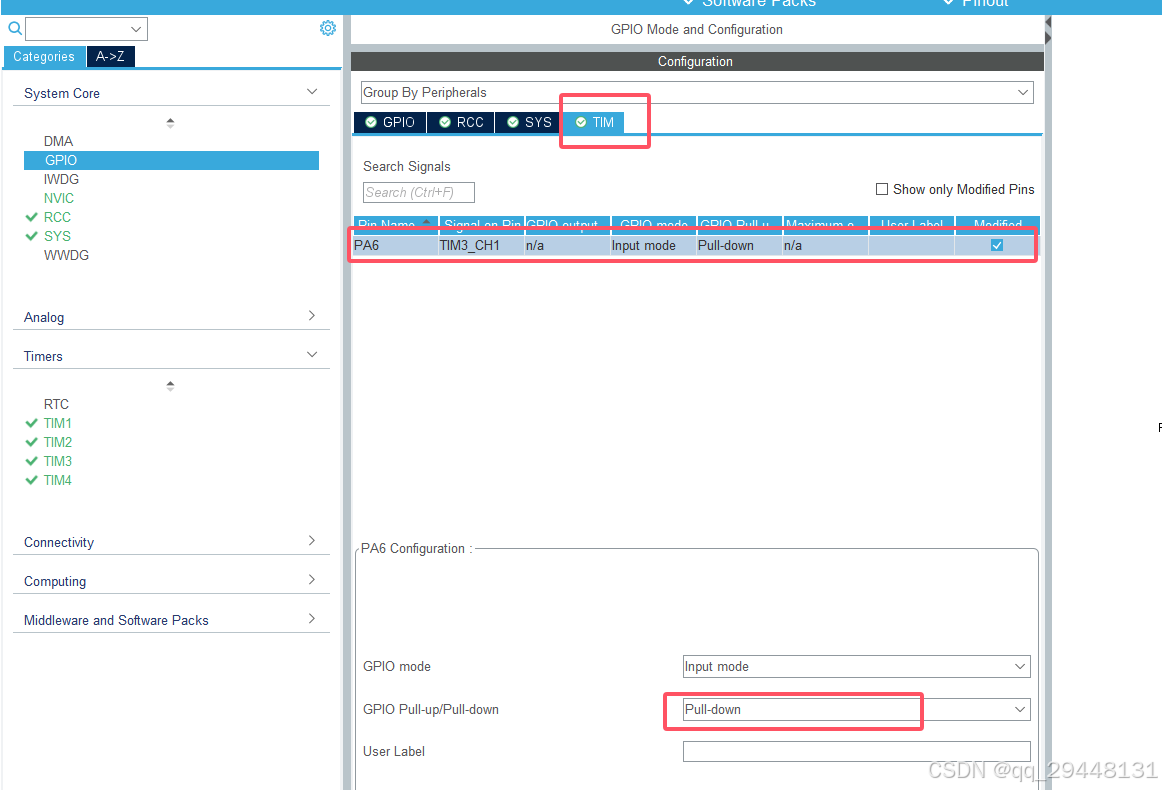

二、设置TIM3_CH1模式为下拉模式

        因为在步骤一中，Trigger极性设置的是 Rising Edge。

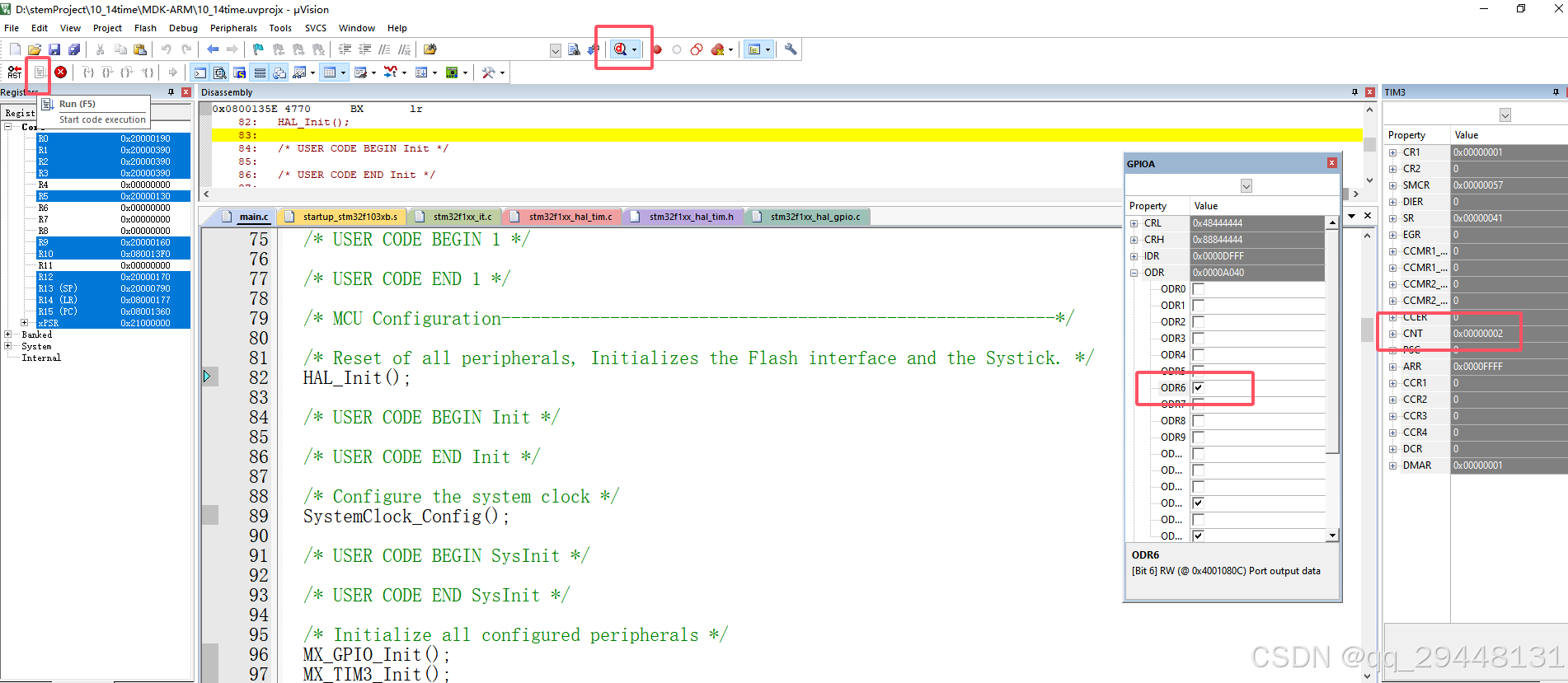

三、调试仿真

        点击PA6 让ODR为1，就产生上升沿，从而触发计数。TIM3 CNT 计数加1.

四、主要代码

 /* Initialize all configured peripherals */MX_TIM3_Init();/* USER CODE BEGIN 2 */HAL_TIM_Base_Start(&htim3);/* USER CODE END 2 */

五、其他

        TI2FP2 与TI1FP1类似，只是通道不同，对应的管脚不同。

        TI1ED  也类似，只是双边沿触发。
