目录

一、硬件分析

1、辅助电源(+10V、+5V、+3.3V)

2、主体通路

（1）、Boost

（2）、BUCK

3、反馈回路

（1）、BOOST反馈

（2）、BUCK反馈

4、其他电路

（1）、输入防反接与保险丝

（2）、输入电压检测

（3）、Boost使能开关

（4）、输出电压、电流、电压设定、电流设定检测

（5）、MCU电路

（6）、校准 断电保存

---

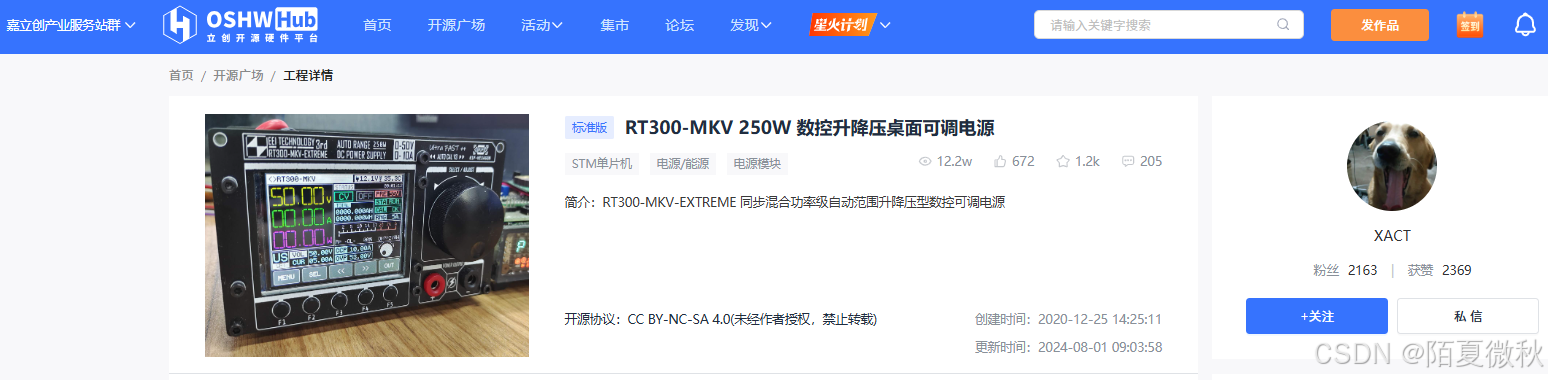

项目来源：RT300-MKV 250W 数控升降压桌面可调电源 - 立创开源硬件平台

一、硬件分析

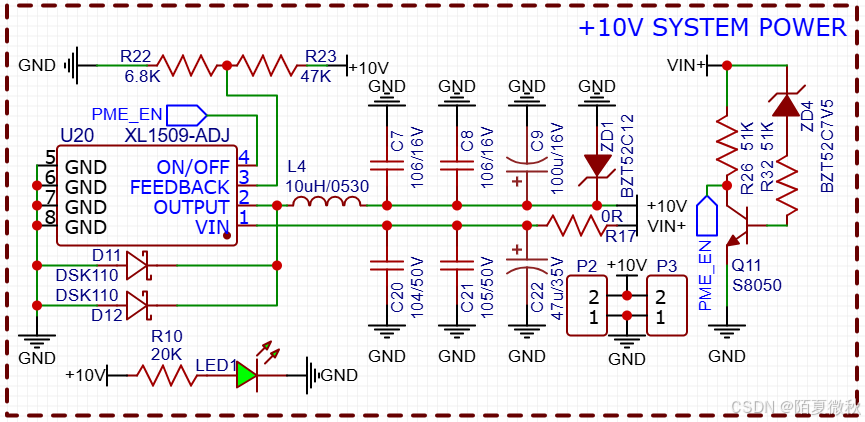

1、辅助电源(+10V、+5V、+3.3V)

        实现系统所需的+10V和+5V供电。给Boost、Buck的部分控制电路、模拟反馈电路、DAC_PWM供电等。+3.3V则给单片机、EEPROM、ADC供电。

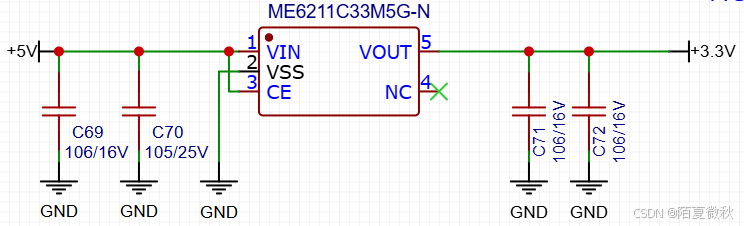

        一方面5V供给的大多为运放、DAC等，功耗不高；另一方面考虑到降低元器件数，所以，作者将5V和3.3V都通过线性稳压电源进行实现。

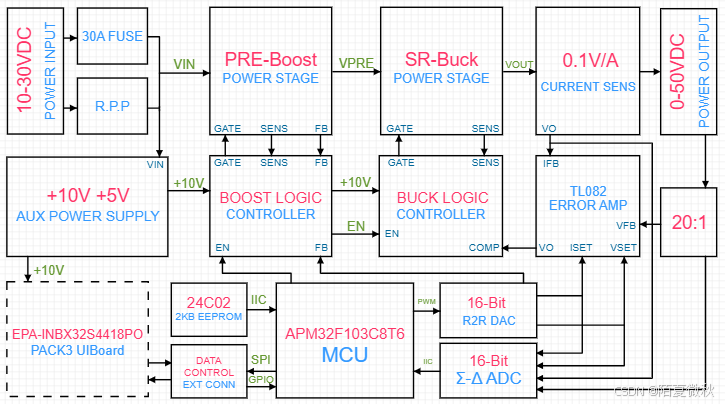

2、主体通路

        BOOST+BUCK。

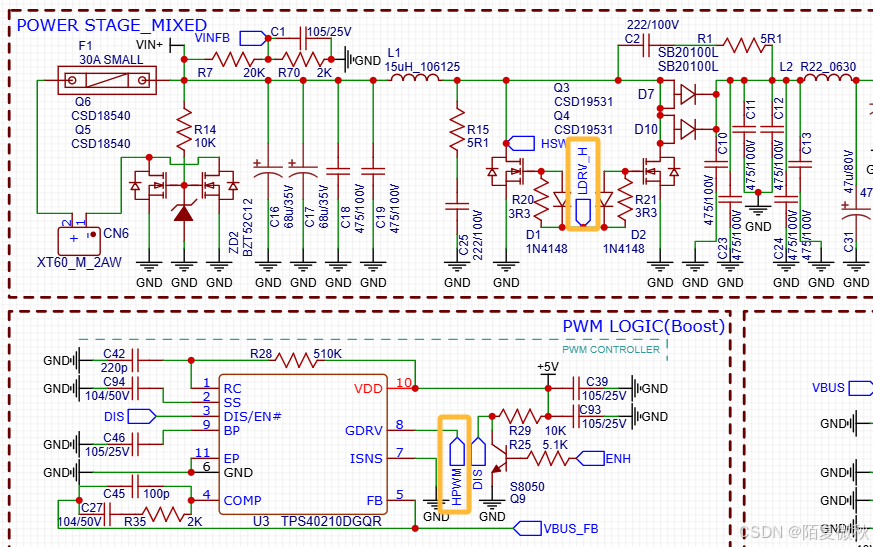

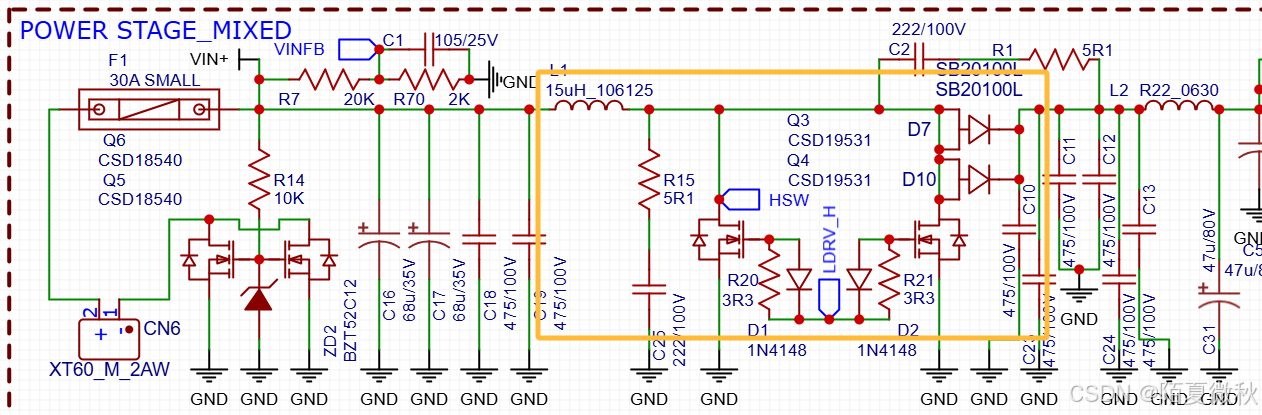

（1）、Boost

        外置的双FET，非同步整流双肖特基，Boost。

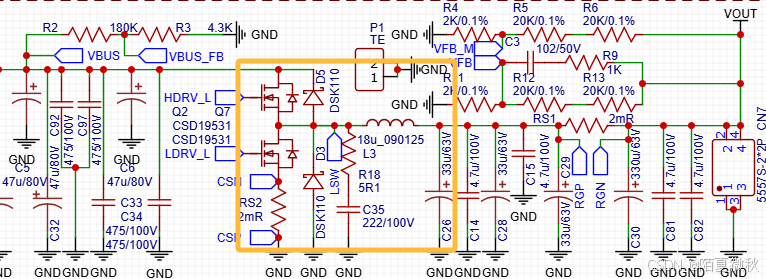

（2）、BUCK

        外置双FET，同步整流，BUCK。

3、反馈回路

（1）、BOOST反馈

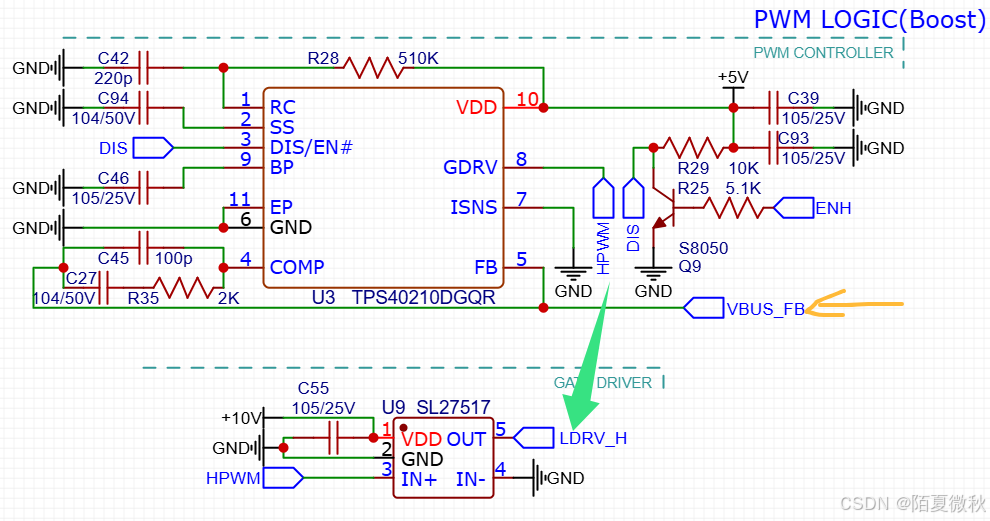

        第一级设定为BOOST，因此反馈为电阻进行取样+STM32的DAC输出。

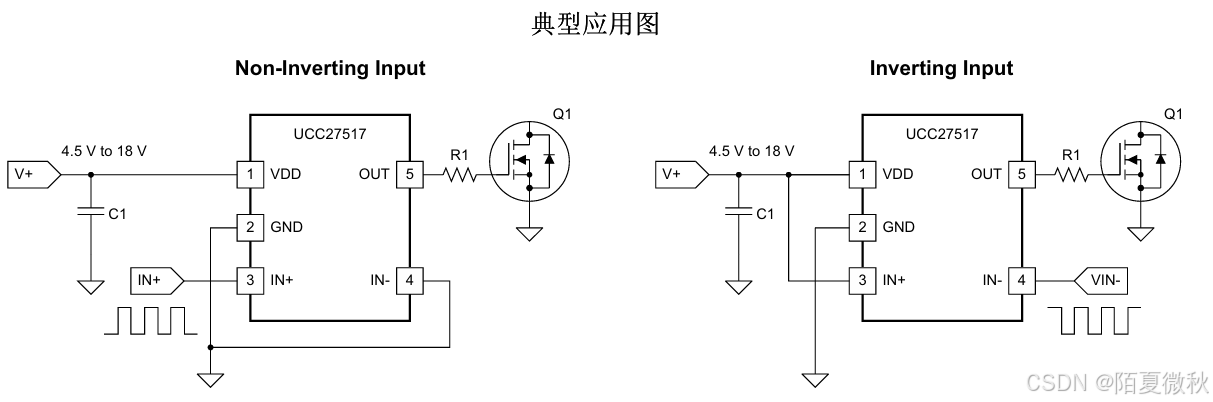

        其中反馈输出通过SL27517实现了高速、低侧栅极驱动器。

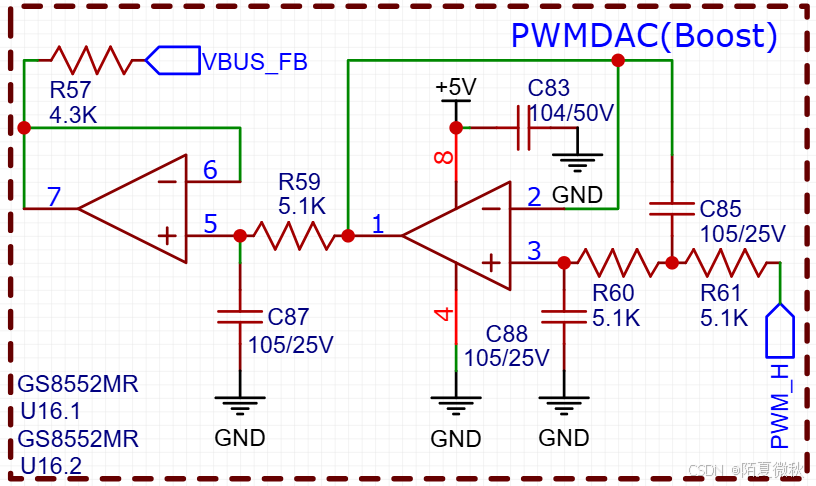

        其中PWM_H接入到STM32_PWM的通道上，通过阻容滤波实现简陋的DAC输出。最终VBUS_FB进行反馈设定。

（2）、BUCK反馈

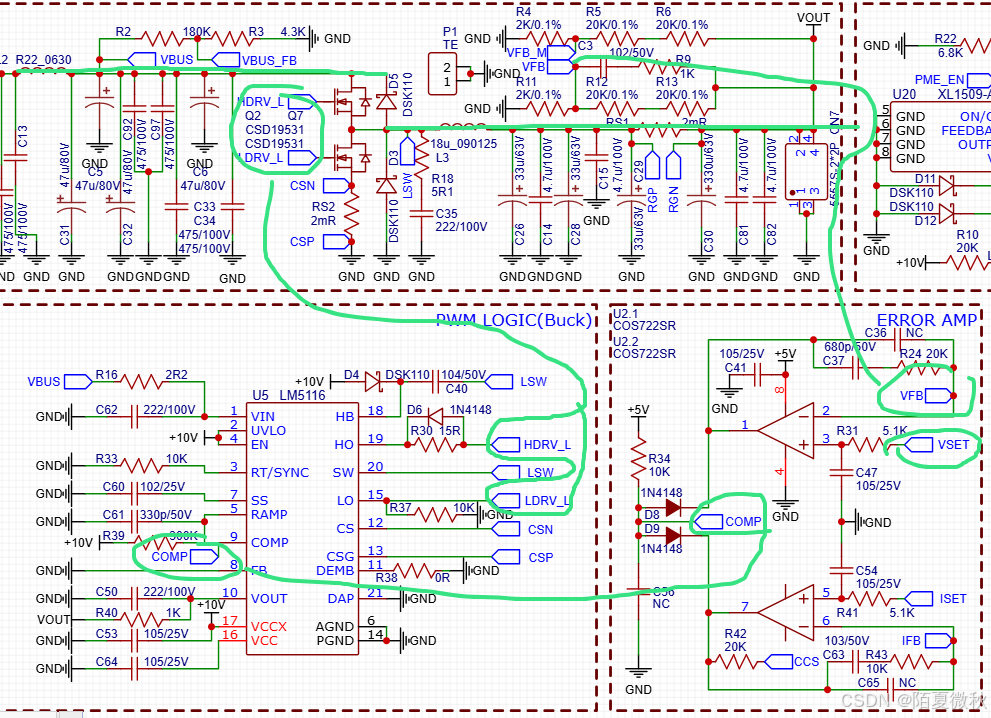

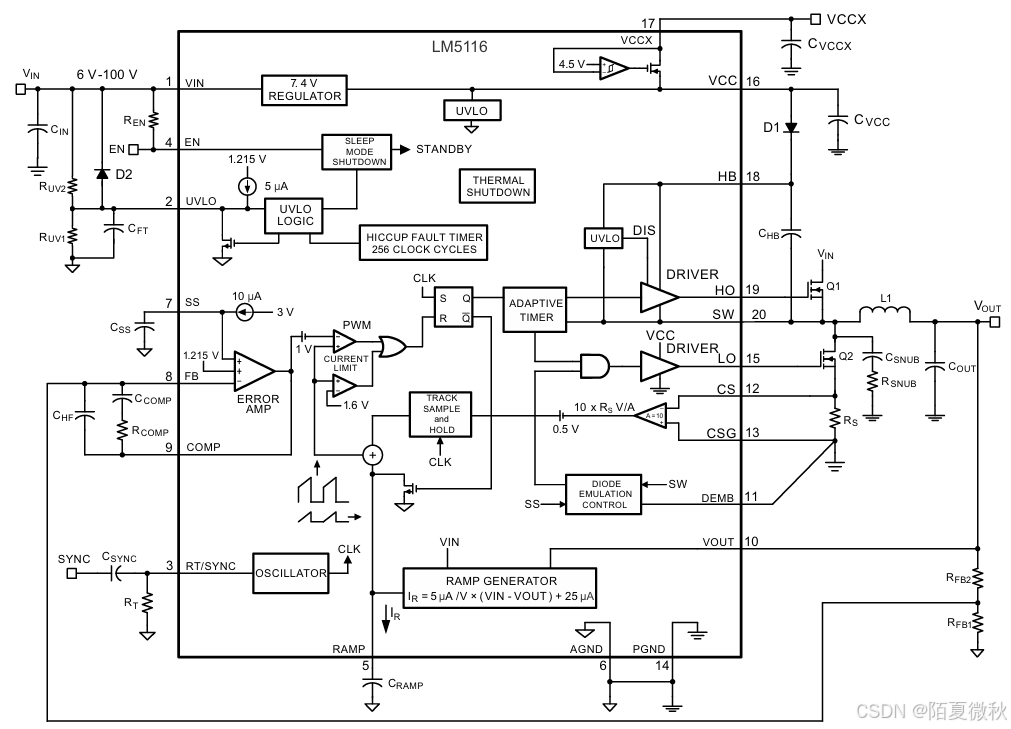

        可以看到，LM5116的FB接GND，此时将内部的ERROR AMP电路废掉，使用外置的比较电路。

        CSN、CSP为LM5116通过外置电阻进行取样实现内部的限流控制。

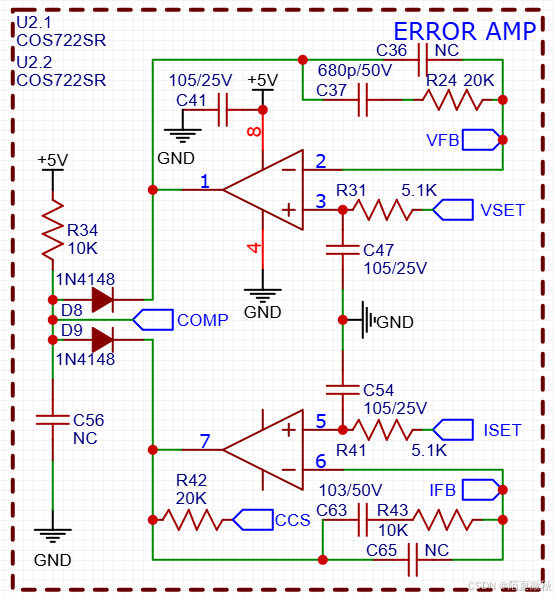

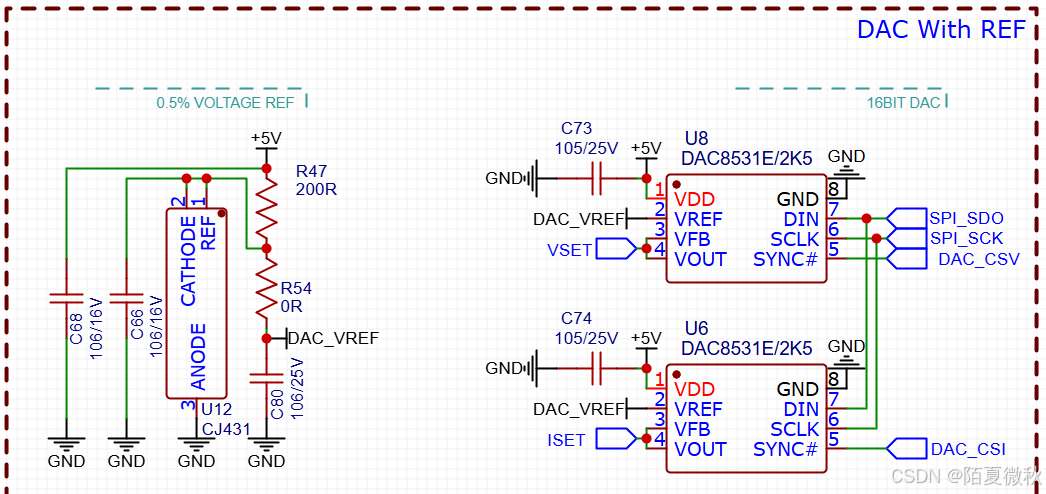

        VFB为输出的电压取样，VSET为单片机控制DAC输出。IFB为输出的电流取样，ISET为单片机控制DAC输出。

        最终如果VSET＞VFB，运放输出高电平，二极管不导通，COMP一直被上拉到VCC，则输出电压越来越高。VSET＜VFB，运放输出低电平，二极管导通，COMP被钳位0.7V，输出电压越来越低实现整体的控制。

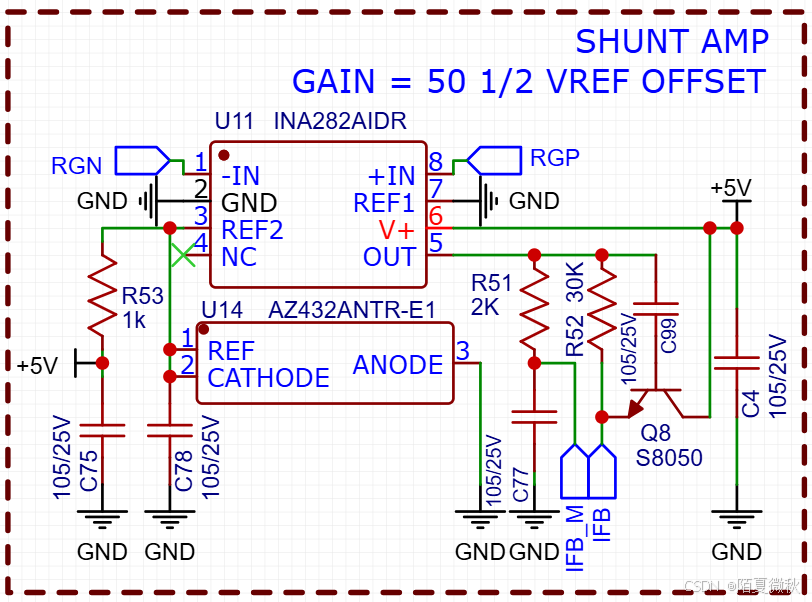

        如下电流反馈两端的电压差经过放大器，实现输出。

4、其他电路

（1）、输入防反接与保险丝

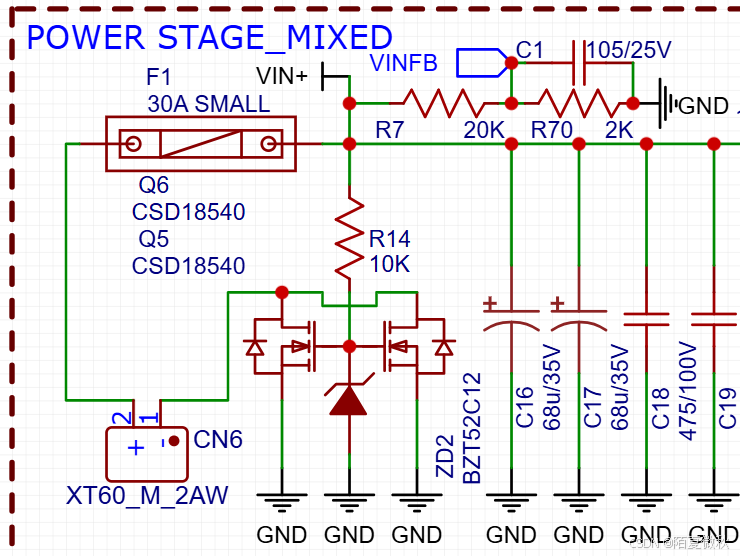

        其中保险丝没什么好介绍的。看两个MOS管，当正常输入电源时，VIN-R14-稳压二极管，使得MOS管栅极＞漏极，从而使得源级和漏极导通，实现GND连接。如反接，则不导通无效果。

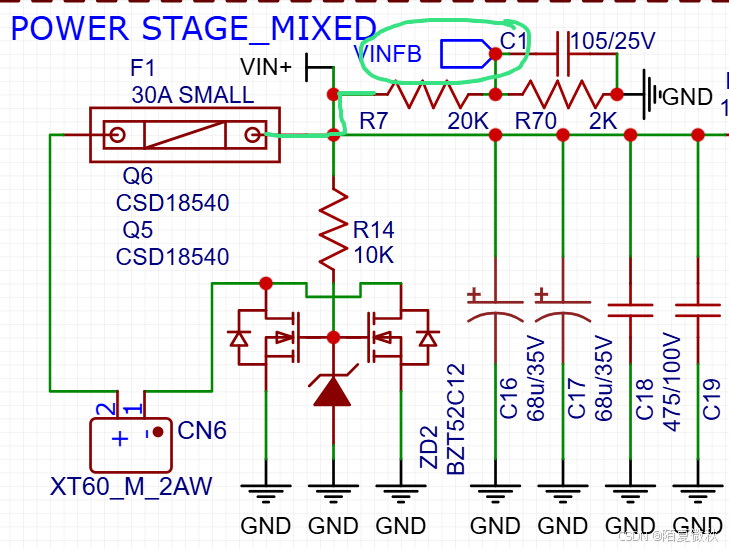

（2）、输入电压检测

        VINFB=VIN*2/(20+2)，其中VINFB可以接入到STM32的ADC，实现输入电压检测，但是VIN太大则会导致VINFB超过3.3烧毁ADC。

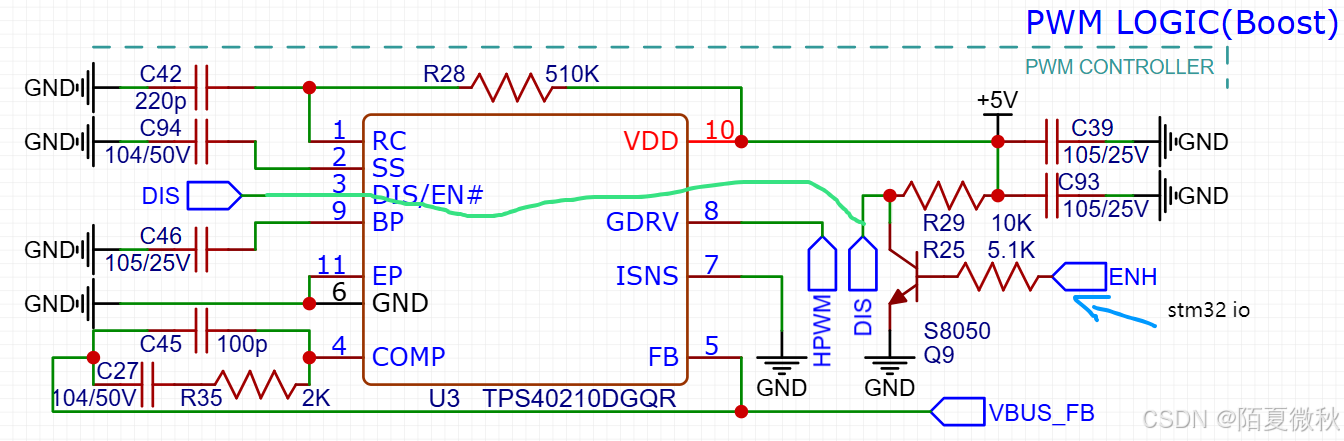

（3）、Boost使能开关

        通过单片机IO，输出高电平则驱动三极管导通，使得DIS被拉到GND，实现关闭；输出低电平，三极管不导通，DSI被上拉到5V为使能。

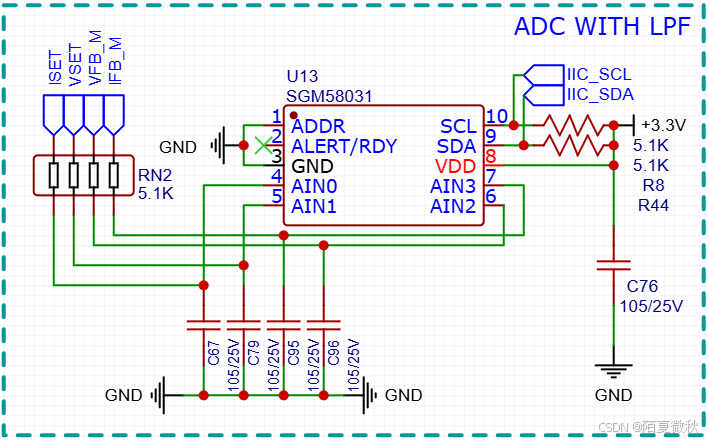

（4）、输出电压、电流、电压设定、电流设定检测

        通过ADC实现。

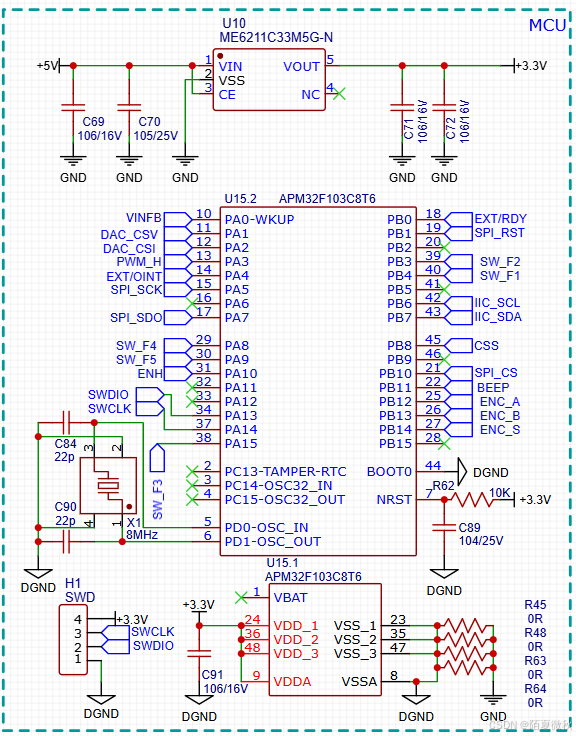

（5）、MCU电路

        没什么好说的，就是最小系统和外围的连接。

（6）、校准 断电保存

        诚然，通过计算可以大概计算出一套单片机输出PWM、DAC控制最终的电压和电流，但是难免用于不同仪器测试时还是略有不同。

        一般而言可以外置EEPROM等存储校准、上次断电前的设定值等。
