第4章系统设计

一个成功设计的系统在内容上必定是丰富的，在系统外观或系统功能上必定是对用户友好的。所以为了提升系统的价值，吸引更多的访问者访问系统，以及让来访用户可以花费更多时间停留在系统上，则表明该系统设计得比较专业。

4.1 设计原则

本系统在设计过程中需要依照一定的设计原则进行，目的就是为了让开发的系统具备高质量，齐全完备的功能，方便简单的操作，如此才可以最大限度的满足使用者的要求。系统设计原则除了基本的易操作原则，安全性原则外，还有准确性原则，实用性原则，可维护性原则。

第一个设计原则：易操作原则，针对本系统设计的功能要完备齐全，编码时，设计的各个接口要具备友好性，使用者一旦使用本系统时，要能够轻松上手，操作本系统处理数据时，要具备便利性。此外，也需要设计一些必要提示，引导使用者操作系统。

第二个设计原则：安全性原则，本系统在登录模块要对各个访问者进行身份验证，系统会通过访问者输入的信息进行判断，使用提前编写的安全验证代码进行数据比对，引导匹配成功的访问者进入指定的操作界面。这样可以避免无关性访问者窃取系统的数据。

第三个设计原则：准确性原则，为了保证使用者登记的数据是正确的，需要提前设计数据纠错机制，让使用者可以通过系统的报错提示，仔细检查登记的错误信息，并及时纠正错误，填写规范正确的信息。比如设置密码时，要求密码的长度不能低于6个字符，且数据类型要求不能全部是数字等都能进行规范。

第四个设计原则：实用性原则，本系统主要用于处理信息，在实际工作中，要帮助使用者完成信息处理任务，同时本系统在面对特殊情况时，也要能够满足信息处理的需要。另外，为了后期便于在本系统中进行功能的扩充，也需要提前预留好空间。

第五个设计原则：可维护性原则，本系统在实际使用期间，难免会遇到一些故障，因此，本系统在应对故障时，要能够进行诊断并弱化故障，可以在短时间内进行自维护。

4.2 功能结构设计

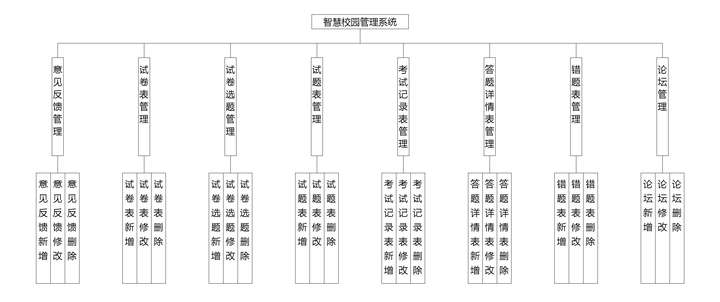

在前面分析的管理员功能的基础上，进行接下来的设计工作，最终展示设计的结构图（见下图）。

4.3 数据库设计

开发一个系统也需要提前设计数据库。这里的数据库是相关数据的集合，存储在一起的这些数据也是按照一定的组织方式进行的。目前，数据库能够服务于多种应用程序，则是源于它存储方式最佳，具备数据冗余率低的优势。虽然数据库为程序提供信息存储服务，但它与程序之间也可以保持较高的独立性。总而言之，数据库经历了很长一段时间的发展，从最初的不为人知，到现在的人尽皆知，其相关技术也越发成熟，同时也拥有着坚实的理论基础。

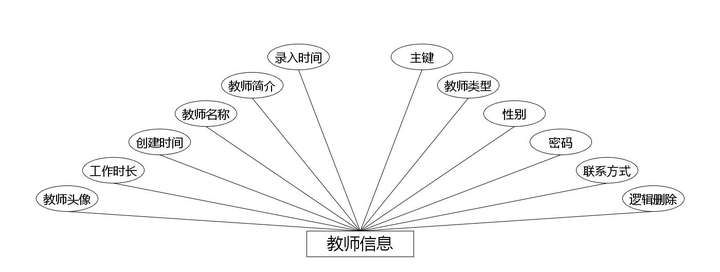

（1）下图是教师信息实体和其具备的属性。

教师信息实体属性图

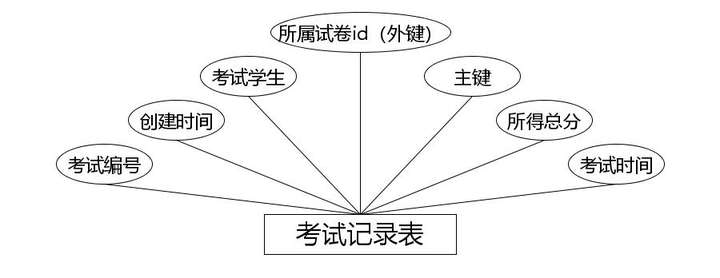

（2）下图是考试记录表实体和其具备的属性。

考试记录表实体属性图

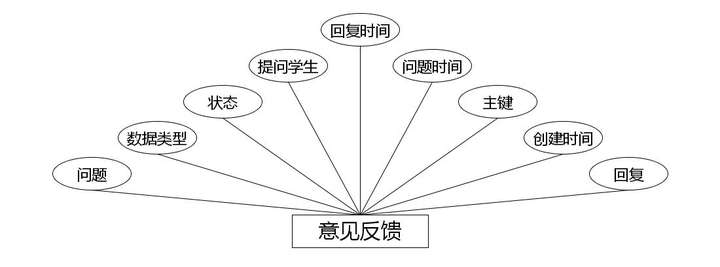

（3）下图是意见反馈实体和其具备的属性。

意见反馈实体属性图

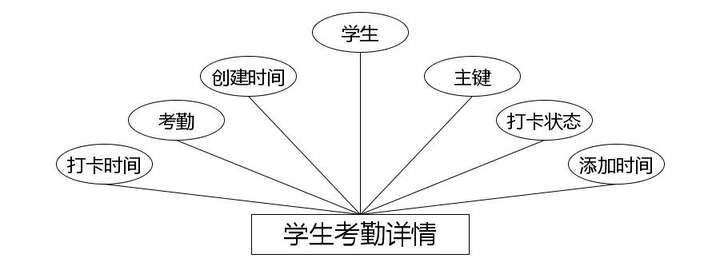

（4）下图是学生考勤详情实体和其具备的属性。

学生考勤详情实体属性图

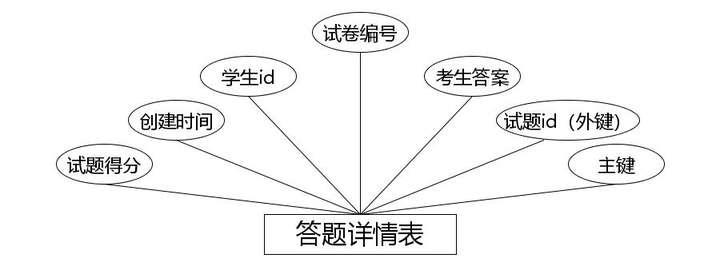

（5）下图是答题详情表实体和其具备的属性。

答题详情表实体属性图

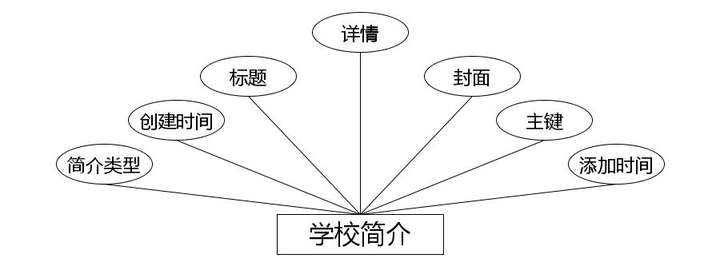

（6）下图是学校简介实体和其具备的属性。

学校简介实体属性图

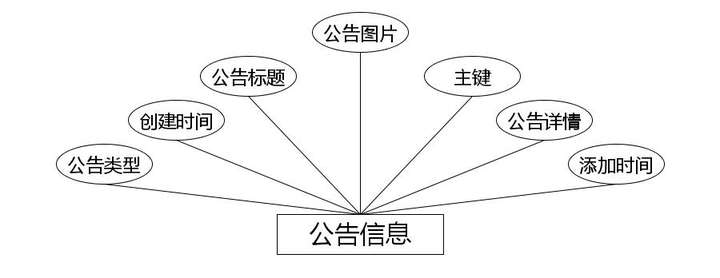

（7）下图是公告信息实体和其具备的属性。

公告信息实体属性图

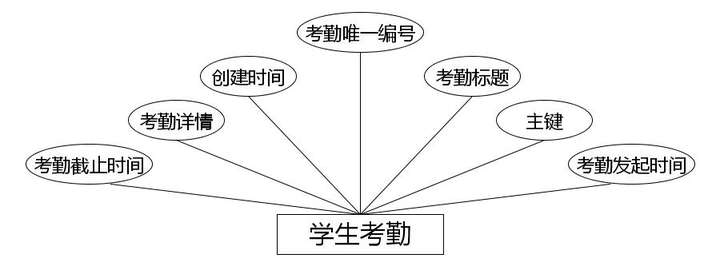

（8）下图是学生考勤实体和其具备的属性。

学生考勤实体属性图

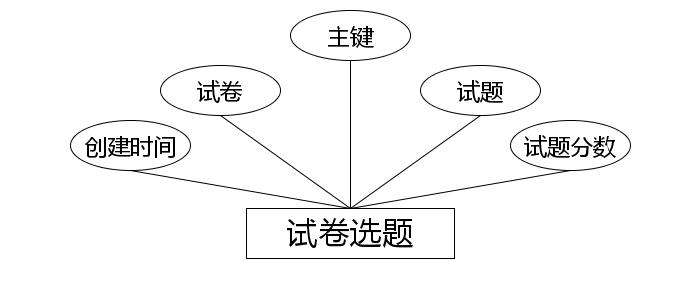

（9）下图是试卷选题实体和其具备的属性。

试卷选题实体属性图

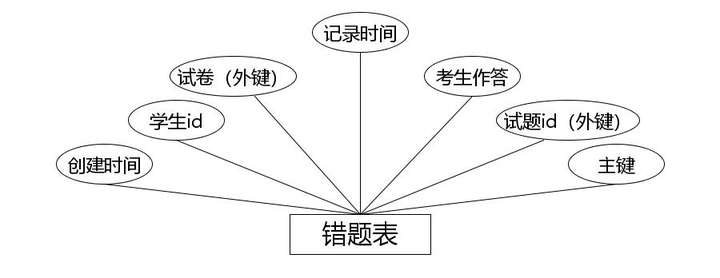

（10）下图是错题表实体和其具备的属性。

错题表实体属性图

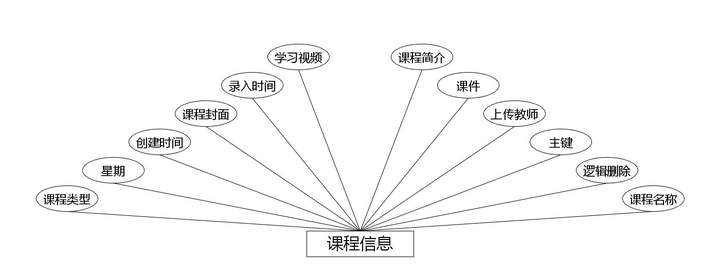

（11）下图是课程信息实体和其具备的属性。

课程信息实体属性图

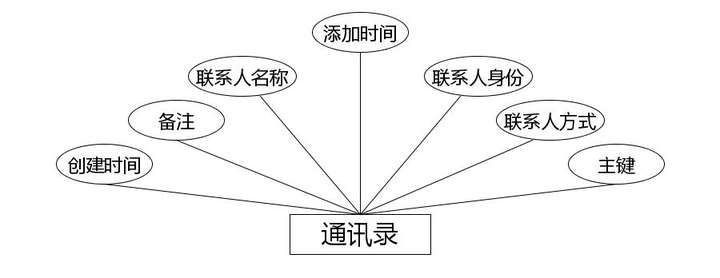

（12）下图是通讯录实体和其具备的属性。

通讯录实体属性图

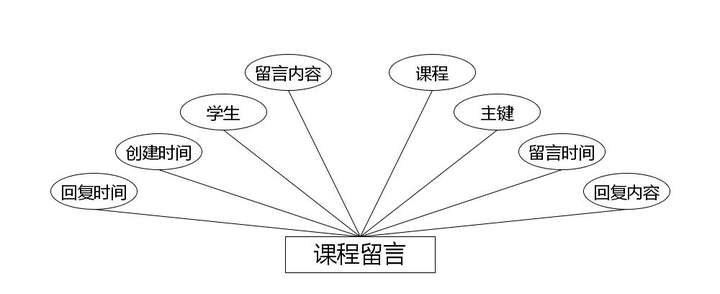

（13）下图是课程留言实体和其具备的属性。

课程留言实体属性图

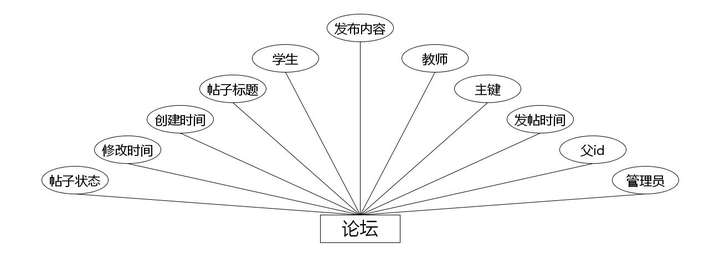

（14）下图是论坛实体和其具备的属性。

论坛实体属性图

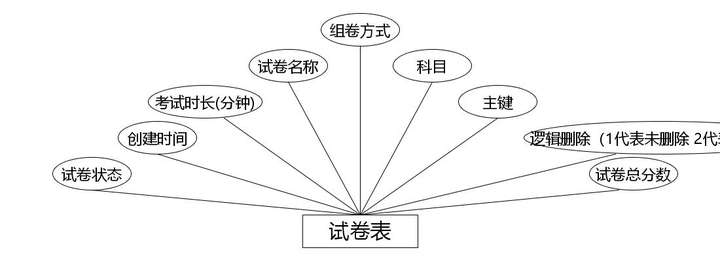

（15）下图是试卷表实体和其具备的属性。

试卷表实体属性图

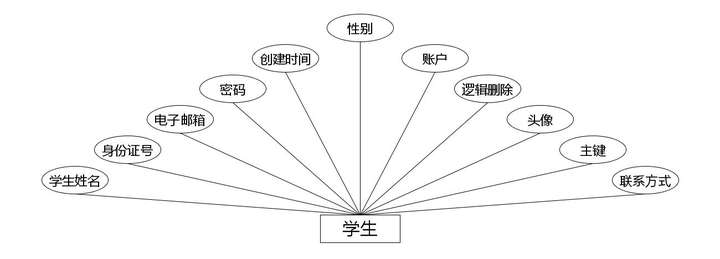

（16）下图是学生实体和其具备的属性。

学生实体属性图

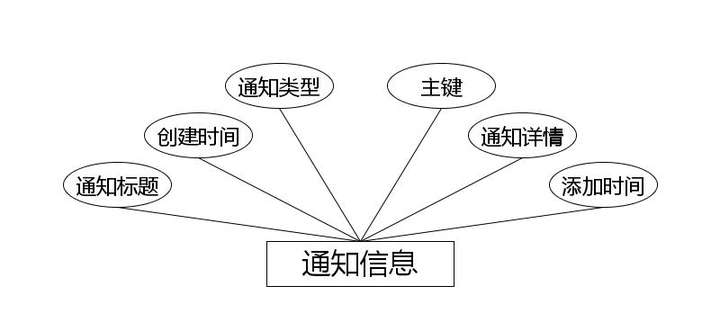

（17）下图是通知信息实体和其具备的属性。

通知信息实体属性图

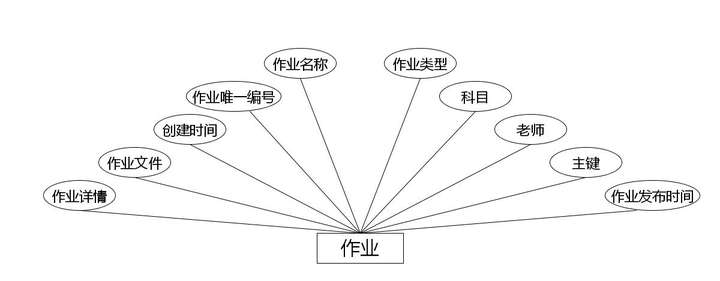

（18）下图是作业实体和其具备的属性。

作业实体属性图

（19）下图是试题表实体和其具备的属性。

试题表实体属性图

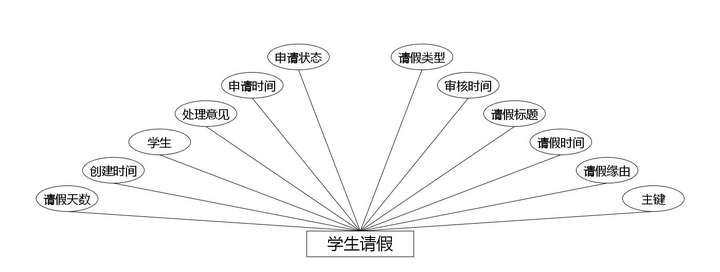

（20）下图是学生请假实体和其具备的属性。

学生请假实体属性图

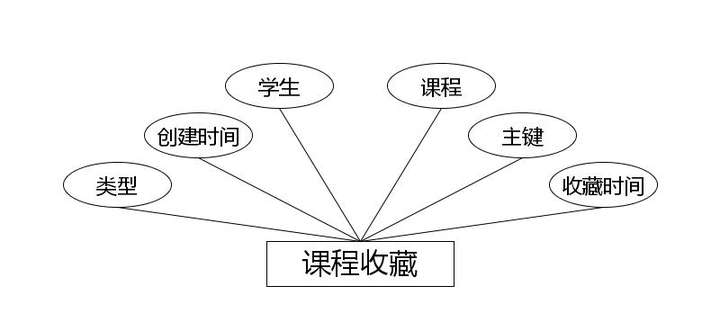

（21）下图是课程收藏实体和其具备的属性。

课程收藏实体属性图

4.3.1 数据库物理设计

本数据库是关系型数据库，因此对二维表的结构设计也比较关键。毕竟二维表格模型就是关系型数据库中的关系模型。而一些常用的关系模型中的概念也需要了解，才可以对关系模型进行设计。下面就简单介绍关系，元组，属性，域，关键字等常用概念的含义。

关系：关系就是数据库中的一张数据表，每张数据表都有命名，也就是每个关系也有名字，那就是数据表名；

元组：元组就是数据表中的一行记录；

属性：属性就是数据表中的字段，也就是数据表中的一列；

域：域就是对数据表中属性的取值进行限定；

关键字：关键字就是数据表中的主键；

在了解了表结构设计的常用概念后，接下来就需要使用前面绘制的E-R模型完成表结构的设计工作，并在数据库中创建数据表，并为各个数据表进行命名。以下就对设计的结果通过表格形式进行展示。

表4.1意见反馈表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_id	Integer	提问学生	是
3	chat_issue	String	问题	是
4	issue_time	Date	问题时间	是
5	chat_reply	String	回复	是
6	reply_time	Date	回复时间	是
7	zhuangtai_types	Integer	状态	是
8	chat_types	Integer	数据类型	是
9	insert_time	Date	创建时间	是

表4.2字典表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	dic_code	String	字段	是
3	dic_name	String	字段名	是
4	code_index	Integer	编码	是
5	index_name	String	编码名字	是
6	super_id	Integer	父字段id	是
7	beizhu	String	备注	是
8	create_time	Date	创建时间	是

表4.3试卷表表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	exampaper_name	String	试卷名称	是
3	exampaper_date	Integer	考试时长(分钟)	是
4	exampaper_myscore	Integer	试卷总分数	是
5	kemu_types	Integer	科目	是
6	exampaper_types	Integer	试卷状态	是
7	zujuan_types	Integer	组卷方式	是
8	exampaper_delete	Integer	逻辑删除（1代表未删除 2代表已删除）	是
9	create_time	Date	创建时间	是

表4.4试卷选题表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	exampaper_id	Integer	试卷	是
3	examquestion_id	Integer	试题	是
4	exampapertopic_number	Integer	试题分数	是
5	create_time	Date	创建时间	是

表4.5试题表表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	examquestion_name	String	试题名称	是
3	kemu_types	Integer	科目	是
4	examquestion_options	String	选项，json字符串	是
5	examquestion_answer	String	正确答案	是
6	examquestion_analysis	String	答案解析	是
7	examquestion_types	Integer	试题类型	是
8	examquestion_sequence	Integer	试题排序，值越大排越前面	是
9	create_time	Date	创建时间	是

表4.6考试记录表表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	examrecord_uuid_number	String	考试编号	是
3	yonghu_id	Integer	考试学生	是
4	exampaper_id	Integer	所属试卷id（外键）	是
5	total_score	Integer	所得总分	是
6	insert_time	Date	考试时间	是
7	create_time	Date	创建时间	是

表4.7答题详情表表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	examredetails_uuid_number	String	试卷编号	是
3	yonghu_id	Integer	学生id	是
4	examquestion_id	Integer	试题id（外键）	是
5	examredetails_myanswer	String	考生答案	是
6	examredetails_myscore	Integer	试题得分	是
7	create_time	Date	创建时间	是

表4.8错题表表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_id	Integer	学生id	是
3	exampaper_id	Integer	试卷（外键）	是
4	examquestion_id	Integer	试题id（外键）	是
5	examredetails_myanswer	String	考生作答	是
6	insert_time	Date	记录时间	是
7	create_time	Date	创建时间	是

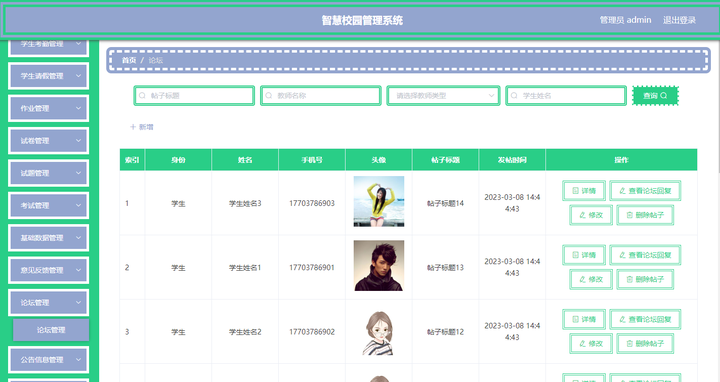

表4.9论坛表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	forum_name	String	帖子标题	是
3	yonghu_id	Integer	学生	是
4	jiaoshi_id	Integer	教师	是
5	users_id	Integer	管理员	是
6	forum_content	String	发布内容	是
7	super_ids	Integer	父id	是
8	forum_state_types	Integer	帖子状态	是
9	insert_time	Date	发帖时间	是
10	update_time	Date	修改时间	是
11	create_time	Date	创建时间	是

表4.10教师信息表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	jiaoshi_name	String	教师名称	是
3	jiaoshi_types	Integer	教师类型	是
4	jiaoshi_photo	String	教师头像	是
5	jiaoshi_phone	String	联系方式	是
6	jiaoshi_shichang	String	工作时长	是
7	jiaoshi_content	String	教师简介	是
8	jiaoshi_delete	Integer	逻辑删除	是
9	insert_time	Date	录入时间	是
10	create_time	Date	创建时间	是

表4.11课程信息表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	kecheng_name	String	课程名称	是
3	kecheng_types	Integer	课程类型	是
4	kecheng_photo	String	课程封面	是
5	kecheng_video	String	学习视频	是
6	kecheng_file	String	课件	是
7	kemu_types	Integer	科目	是
8	banji_types	Integer	星期	是
9	jiaoshi_id	Integer	上传教师	是
10	kecheng_content	String	课程简介	是
11	kecheng_delete	Integer	逻辑删除	是
12	insert_time	Date	录入时间	是
13	create_time	Date	创建时间	是

表4.12课程收藏表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	kecheng_id	Integer	课程	是
3	yonghu_id	Integer	学生	是
4	kecheng_collection_types	Integer	类型	是
5	insert_time	Date	收藏时间	是
6	create_time	Date	创建时间	是

表4.13课程留言表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	kecheng_id	Integer	课程	是
3	yonghu_id	Integer	学生	是
4	kecheng_liuyan_text	String	留言内容	是
5	insert_time	Date	留言时间	是
6	reply_text	String	回复内容	是
7	update_time	Date	回复时间	是
8	create_time	Date	创建时间	是

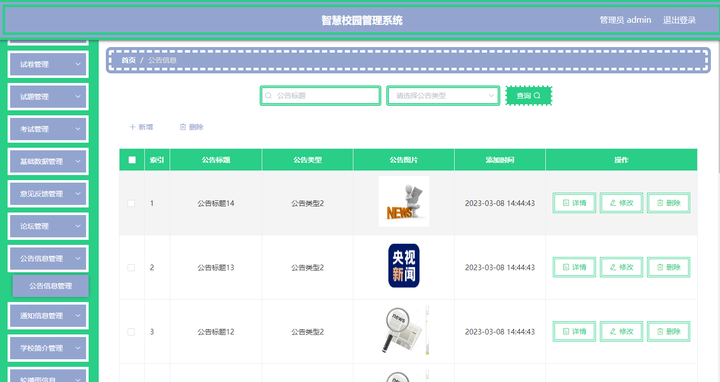

表4.14公告信息表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	news_name	String	公告标题	是
3	news_types	Integer	公告类型	是
4	news_photo	String	公告图片	是
5	insert_time	Date	添加时间	是
6	news_content	String	公告详情	是
7	create_time	Date	创建时间	是

表4.15通讯录表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	tongxunlu_name	String	联系人名称	是
3	tongxunlu_phone	String	联系人方式	是
4	tongxunlu_shenfen	String	联系人身份	是
5	tongxunlu_content	String	备注	是
6	insert_time	Date	添加时间	是
7	create_time	Date	创建时间	是

表4.16通知信息表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	tongzhi_name	String	通知标题	是
3	tongzhi_types	Integer	通知类型	是
4	insert_time	Date	添加时间	是
5	tongzhi_content	String	通知详情	是
6	create_time	Date	创建时间	是

表4.17学校简介表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	xuexiaojianjie_name	String	标题	是
3	xuexiaojianjie_types	Integer	简介类型	是
4	xuexiaojianjie_photo	String	封面	是
5	insert_time	Date	添加时间	是
6	xuexiaojianjie_content	String	详情	是
7	create_time	Date	创建时间	是

表4.18学生表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_name	String	学生姓名	是
3	yonghu_photo	String	头像	是
4	yonghu_id_number	String	身份证号	是
5	yonghu_phone	String	联系方式	是
6	yonghu_email	String	电子邮箱	是
7	yonghu_delete	Integer	逻辑删除	是
8	create_time	Date	创建时间	是

表4.19学生考勤表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_kaoqin_uuid_number	String	考勤唯一编号	是
3	yonghu_kaoqin_name	String	考勤标题	是
4	yonghu_kaoqin_content	String	考勤详情	是
5	insert_time	Date	考勤发起时间	是
6	jiezhi_time	Date	考勤截止时间	是
7	create_time	Date	创建时间	是

表4.20学生考勤详情表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_id	Integer	学生	是
3	yonghu_kaoqin_id	Integer	考勤	是
4	yonghu_kaoqin_list_types	Integer	打卡状态	是
5	insert_time	Date	添加时间	是
6	update_time	Date	打卡时间	是
7	create_time	Date	创建时间	是

表4.21学生请假表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_id	Integer	学生	是
3	yonghuqingjia_name	String	请假标题	是
4	yonghuqingjia_text	String	请假缘由	是
5	yonghuqingjia_types	Integer	请假类型	是
6	insert_time	Date	申请时间	是
7	yonghuqingjia_time	Date	请假时间	是
8	yonghuqingjia_number	Integer	请假天数	是
9	yonghuqingjia_yesno_types	Integer	申请状态	是
10	yonghuqingjia_yesno_text	String	处理意见	是
11	yonghuqingjia_shenhe_time	Date	审核时间	是
12	create_time	Date	创建时间	是

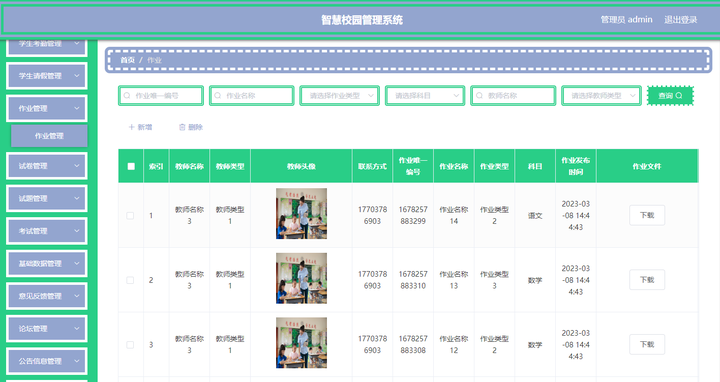

表4.22作业表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	jiaoshi_id	Integer	老师	是
3	zuoye_uuid_number	String	作业唯一编号	是
4	zuoye_name	String	作业名称	是
5	zuoye_types	Integer	作业类型	是
6	kemu_types	Integer	科目	是
7	insert_time	Date	作业发布时间	是
8	zuoye_file	String	作业文件	是
9	zuoye_content	String	作业详情	是
10	create_time	Date	创建时间	是
