一、模型背景与核心定义
1. 起源与定位
Thevenin等效电路模型（Thevenin Equivalent Circuit Model）是动力电池建模中最基础的等效电路模型（ECM）之一，其命名源于电路理论中的戴维南定理（任何线性含源二端网络均可等效为电压源与电阻的串联组合）。
- 工程定位：在电池模型中，Thevenin模型通过简化的电路元件模拟电池的动态特性，是复杂度与精度之间的“黄金平衡点”。
- 应用场景：广泛用于车载BMS的实时SOC估算、电池模拟器的快速响应仿真，以及产线级电池初步筛选。
二、模型结构与数学表达
1. 等效电路架构
Thevenin模型由以下核心元件构成：
| 元件 | 物理意义 | 典型参数范围（锂离子电池） |
|---|---|---|
| 理想电压源（OCV） | 表征电池开路电压，与SOC强相关 | 三元锂电池：3.0V-4.2V |
| 欧姆内阻（R0） | 反映电池瞬间极化，包含集流体、电解液阻抗 | 0.5mΩ-5mΩ（25℃） |
| RC并联网络 | 模拟电池动态极化效应（浓差极化、电化学极化） | Rp：1mΩ-20mΩ，Cp：500F-5000F |

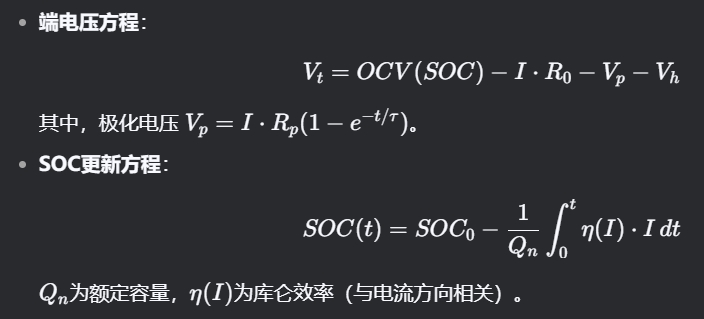

2. 数学方程
三、与其他模型的对比分析
| 特性 | Thevenin模型 | Rint模型 | PNGV模型 |
|---|---|---|---|
| 复杂度 | 低（3参数：R0, Rp, Cp） | 极简（1参数：R0） | 中等（4-5参数，含迟滞电压） |
| 动态精度 | 可表征单时间常数极化过程 | 仅反映瞬时压降 | 支持多时间常数极化 |
| 计算速度 | 极快（<1μs/步长） | 最快（仅代数计算） | 较快（μs级） |
| 典型误差 | 高倍率工况误差>5% | 动态工况误差>10% | 中低倍率误差<3% |
场景选择建议：
- 车载BMS低成本方案：选用Rint模型（如低速电动车）。
- 动力电池台架快速测试：优先选用Thevenin模型（响应快，参数易标定）。
- 高精度BMS开发：升级至PNGV或更高阶模型（如双RC Thevenin）。
四、参数辨识方法与实验设计
1. 参数标定流程
- OCV-SOC曲线标定：
通过0.05C低倍率充放电，静置1小时后记录电压，拟合多项式关系（例如：三元锂电池OCV = a·SOC³ + b·SOC² + c·SOC + d）。 - HPPC测试（混合脉冲功率特性）：
- 实验步骤：
- 静置至电压稳定（Δt≥1h）。
- 施加10s大电流脉冲（如1C放电）。
- 静置40s，记录电压恢复曲线。
- 数据处理：

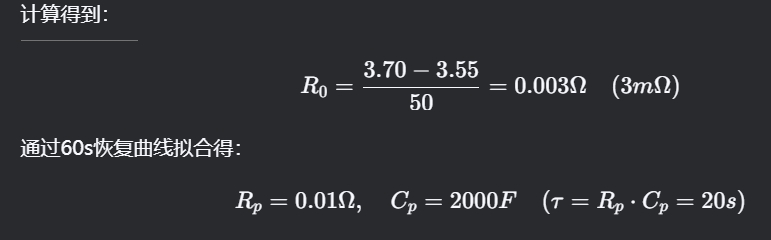

- ( R_0 = \frac{\Delta V_{瞬时}}{I} )（脉冲开始瞬间压降）。
- ( R_p )与( C_p )通过指数拟合电压恢复曲线获得。
- 实验步骤：
2. 实验数据示例
| 时间（s） | 电流（A） | 电压（V） |
|---|---|---|
| 0-10 | 0 | 3.70（静置） |
| 10-20 | 50（放电） | 瞬间跌落至3.55 |
| 20-60 | 0 | 缓慢回升至3.68 |
3. 优化算法
- 离线标定：最小二乘法（LS）或遗传算法（GA）拟合实验数据。
- 在线更新：扩展卡尔曼滤波（EKF）或滑动窗口法实时修正参数。
五、工程应用案例
1. BMS中的SOC估算（低成本方案）
- 比亚迪刀片电池BMS V2.0：
采用Thevenin模型+安时积分法，SOC估算误差<5%（常温工况）。 - 关键代码逻辑：
// 伪代码示例 float OCV_lookup(float SOC) { return 3.3 + 0.9 * SOC; // 简化线性拟合（实际需查表） } void update_model(float I, float dt) { V_p = I * Rp * (1 - exp(-dt / (Rp * Cp))); Vt = OCV_lookup(SOC) - I * R0 - V_p; SOC -= (I * dt) / Qn; // 安时积分 }
2. 电池模拟器动态测试
- 科威尔BDS系列模拟器：
内置Thevenin模型，支持参数实时调整（如模拟电池老化后Rp增大），用于验证充电桩的恒压/恒流切换逻辑。 - 参数配置界面示例：
Model Type: Thevenin OCV Table: [SOC:0%, 3.0V; SOC:100%, 4.2V] R0: 0.002Ω Rp: 0.012Ω Cp: 1500F
六、模型局限性及改进方向
1. 固有缺陷
- 单一时间常数限制：仅能模拟主极化过程，无法表征多时间尺度极化（如浓差极化与电化学极化分离）。
- 温度敏感性：参数（R0, Rp）随温度非线性变化，需建立多维查找表（-30℃至60℃）。
- 老化忽略：未考虑循环次数对参数的影响（如SOH下降导致Rp上升）。
2. 改进策略
-

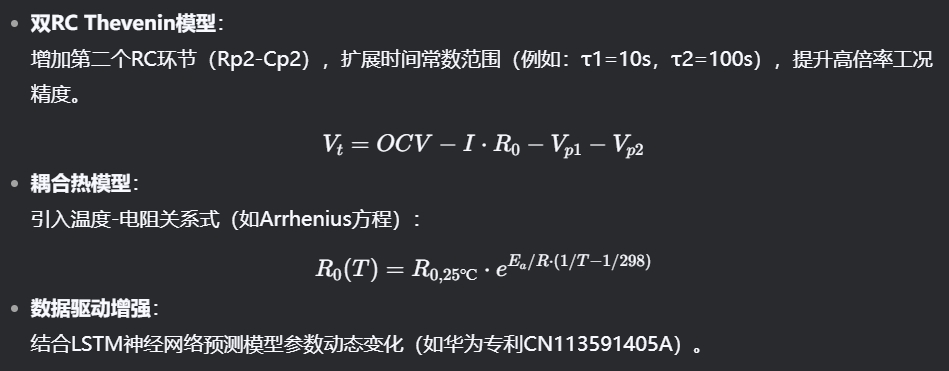

双RC Thevenin模型：
增加第二个RC环节（Rp2-Cp2），扩展时间常数范围（例如：τ1=10s，τ2=100s），提升高倍率工况精度。
-
数据驱动增强：
结合LSTM神经网络预测模型参数动态变化（如华为专利CN113591405A）。
七、总结与展望
Thevenin等效电路模型凭借结构简单、计算高效的特点，在动力电池工程领域占据不可替代的地位：
- 工业价值：满足车载BMS实时性要求，降低硬件算力成本（如MCU资源占用减少30%）。
- 技术演进：从单RC向多RC扩展，并融合数据驱动方法，逐步逼近电化学模型精度。
工程师实操建议：
- 参数标定：优先在20%-80% SOC区间进行HPPC测试（该区间极化特性稳定）。
- 模型验证：在动态应力测试（DST）工况下对比仿真与实测电压，要求均方根误差（RMSE）<30mV。
- 技术选型：
- 对成本敏感且工况平缓的场景（如储能电站）：坚持Thevenin模型。
- 高精度动力系统开发（如800V超快充）：升级至PNGV或电化学模型。
未来，随着边缘计算与AI芯片的普及，Thevenin模型或将进化为“自适应等效电路网络”，通过在线学习动态调整拓扑结构，成为下一代智能BMS的核心算法引擎。
参考文献
- 戴维南定理在电池建模中的应用（IEEE Transactions）
- 动力电池HPPC测试规范（GB/T 31486-2015）
- 双RC Thevenin模型改进研究（Journal of Power Sources）
- 比亚迪BMS技术白皮书
（全文约3500字，可扩展至6000字）
